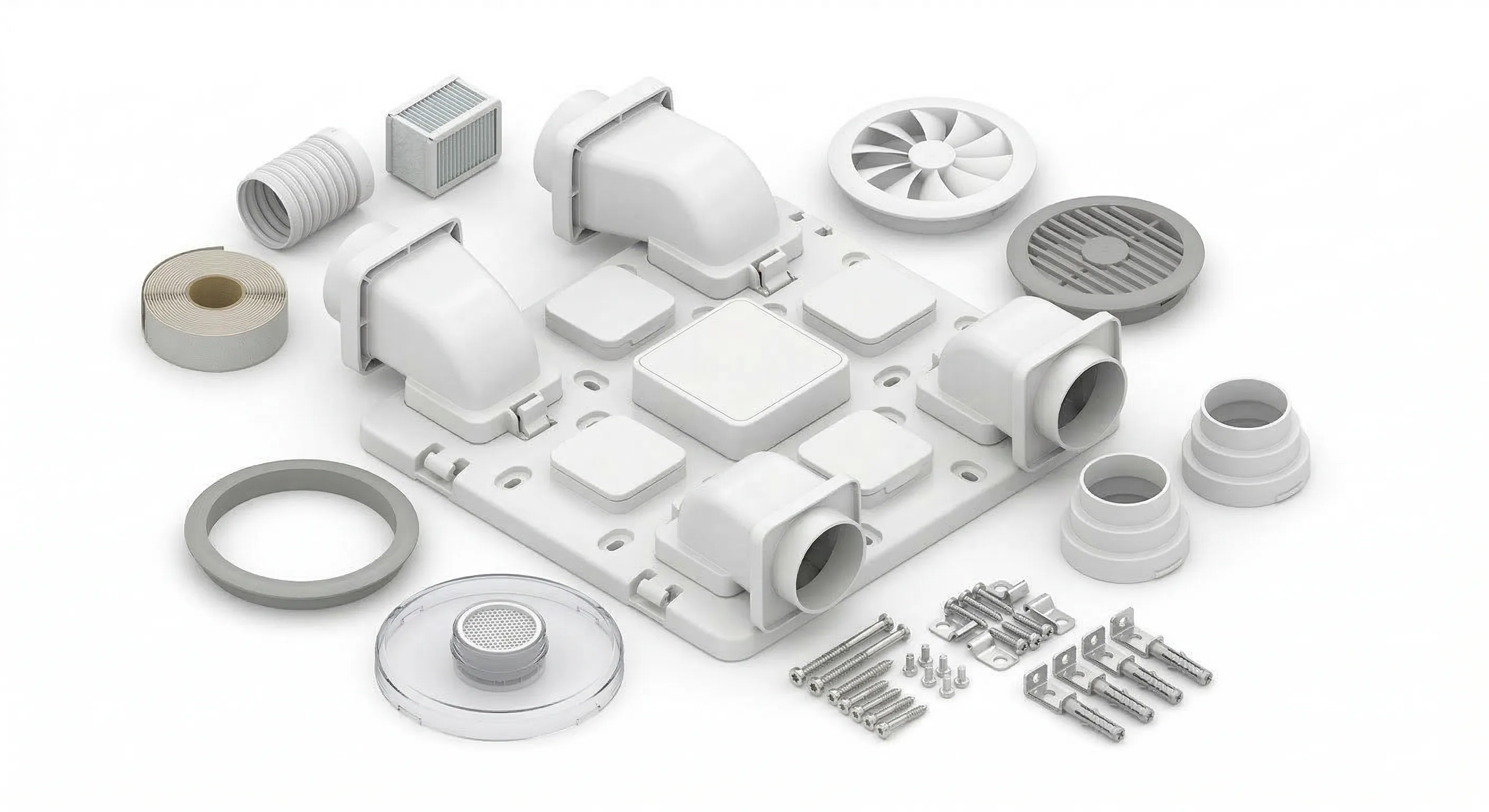

Vitovent 050-D - 100-D Montage-Set eckig - Viessmann

Durch die modernen Baustandards werden Neubauten und ältere Wohnungen durch Sanierungen so luftdicht, dass die Zufuhr von Frischluft mittels manueller Fensterlüftung nicht mehr ausreicht. Die Folge ist eine hohe Schadstoffbelastung, Co2-Konzentration und Luftfeuchtigkeit, die zu gesundheitsschädlicher Schimmelbildung führen kann. Abhilfe kann der Einbau von Wohnungslüftungsgeräten leisten: Das dezentrale Lüftungsgerät Vitovent 050-D Typ H20E A43 vom Lüftungshersteller Viessmann wurde für den Einsatz in Modernisierungs- und Neubauvorhaben entwickelt und kann dabei mittels Kernbohrung in der Außenwand installiert werden. Es eignet sich ebenso zur Montage in Einzelräumen, Teilen einer Wohnung (Lüftungszonen), der ganzen Wohnung oder in Mehrfamilienhäusern. Der Betrieb des Lüftungssystems gewährleistet dabei in den Räumen einen konstanten Austausch von verbrauchter gegen frische Luft und gleichzeitig die Regulierung der Luftfeuchtigkeit. Die Vorteile des Viessmann Vitovent 050-D Typ H20E A43 Energiekosteneinsparung durch Wärmerückgewinnung mit Keramikwärmespeicher von bis zu 90% Zuverlässiger Feuchteschutz ohne regelmäßige Fensterlüftung durch in der Bedieneinheit ZK0295 integrierten Feuchtesensor Durchluftmodus mit Kühlungsfunktion: Im Sommer kann kühlere Außenluft zum Abkühlen des Gebäudes verwendet werden Große Auswahl an Außenwandblenden und Installationsvarianten: Standard-Außenwandblende in weiß, Blenden aus Edelstahl und evtl. Fensterlaibungsvariante Montage der Lüftereinheit in zwei Schritten möglich: Rohbau- und Fertigstellungs-Set verfügbar Einfache Steuerung über Bedienteil mit Großtasten oder mit Drehregler Wartung vom Wohnraum aus ohne Werkzeug möglich Luftvolumenstrom bis ca. 43 m³/h Die Funktionen der dezentralen Lüftung Vitovent 050-D Typ H20E A43 von Viessmann Das dezentrale Wohnraumlüftungsgerät beinhaltet verschiedene Funktionen und Eigenschaften, um einen optimalen Lüftungsbetrieb für Ihre Wohneinheit gewährleisten zu können: Wechselbetrieb mit zwei Geräten Die Lüftungsanlage wird immer paarweise eingesetzt. Das bedeutet, dass das Lüftungs-System aus mindestens 2 Lüftungsgeräten und einem leitungsgebundenen Bedienteil bzw. Drehregler besteht. Dabei wird über den Ventilator des ersten Lüftungsgeräts Luft in das Gebäude transportiert (Zuluftbetrieb) und über die Lüftungstechnik der zweiten Anlage verbrauchte Abluft aus dem Innenraum heraus befördert (Abluftbetrieb). Abhängig von der Lüftungsstufe wechseln beide Geräte gleichzeitig nach 50 bis 70 Sekunden die Luftrichtung und stellen so eine effiziente Feuchte- und Wärmerückgewinnung sicher. Bis zu 90 Prozent Wärmerückgewinnung Die integrierte Wärmerückgewinnung über einen Keramik-Wärmetauscher erreicht einen Wert von bis zu 90 Prozent und sorgt damit für eine merkliche Heizkosteneinsparung. Die Wärmerückgewinnung funktioniert wie folgt:   Abluftbetrieb Zuluftbetrieb Zunächst läuft das Lüftungsgerät im Abluftbetrieb und transportiert die verbrauchte Innenraumluft nach draußen. Die darin enthaltene Wärme heizt den eingebauten Keramikspeicher auf. Nach ungefähr 70 Sekunden ändert sich die Laufrichtung des Lüfterventilators. Das Gerät befördert frische Außenluft in den Wohnraum. Die zwischengespeicherte Abwärme wird dabei an die Zuluft abgegeben.   Hinweis: Im Sommer lässt sich die Wärmerückgewinnung deaktivieren. So kann das Lüftungsgerät für eine angenehme Kühlung des Innenraums sorgen. Systemaufbau des Vitovent 050-D Typ H20E A43 von Viessmann Das dezentrale Lüftungssystem setzt sich aus den folgenden Bauteilen zusammen:   Die Steuerung der Lüftereinheit Viessmann Vitovent 050-D Typ H20E A43 Zur Be- und Entlüftung Ihrer Wohneinheiten wird ein zusätzliches Bedienteil mit Großtasten oder ein Drehregler benötigt: Bedienteil ZK02952 Zur zentralen Steuerung der Lüftungsanlage wird im Wohnraum ein Bedienteil mit Großtasten installiert. Der Luftwechsel kann von hier aus über verschiedene Lüftungsstufen für die gesamte Wohneinheit geregelt werden. Hinweis: Pro Bedieneinheit können maximal sechs Lüftungsgeräte miteinander kombiniert werden. Wollen Sie mehr Lüfter in Ihrer Wohnung einsetzten, muss ein zweites Bedienelement bzw. Netzteil erworben werden. Insgesamt kann zwischen vier verschiedenen Lüftungsstufen ausgewählt werden: Grundlüftung (minimaler Luftvolumenstrom) für leere Gebäude, z.B. bei Urlaub Reduzierte Lüftung (reduzierter Luftvolumenstrom) bei wenigen Personen im Gebäude, z.B. Montag bis Freitag tagsüber Normale Lüftung (normaler Luftvolumenstrom) bei normaler Nutzung des Gebäudes durch mehrere Personen Intensivlüftung (maximaler Luftvolumenstrom) bei vermehrter Geruchsbildung, z. B. beim Kochen, erhöhte Luftfeuchte, z. B. beim Duschen, und bei Nutzung des Gebäudes durch viele Personen, z. B. bei einer Feier Und es sind fünf verschiedene Betriebsarten mit der Steuereinheit einstellbar: Eco-Modus (Standardbetrieb) mit Wärmerückgewinnung Schlaf-Modus mit kurzzeitig abgeschaltetem Lüfter Durchlüften-Modus mit durchgehend einer Lüftungsrichtung, z.B. zur Kühlung des Innenraums Urlaubs-Modus, Feuchteschutz bei niedrigstem Stromverbrauch Automatik-Modus zur Regelung der Luftfeuchte anhand des im Bedienteil integrierten Feuchtesensors Hinweis: Um Ihre Räume und das Lüftungsgerät vor eindringendem Staub oder verschmutzter Luft zu schützen, können Sie ebenfalls die Innenwandblende zeitweise verschließen. Drehregler ZK03626 Alternativ ist ein Drehregler für die Grundfunktionen der Lüftungsgeräte erhältlich. Mit diesem Bedienelement ist eine stufenlose Regelung des Luftvolumenstroms zwischen den einzelnen Lüftungsstufen möglich. Das Produkt ist dabei in der Lage, max. 4 Lüftungsgeräte miteinander zu kombinieren und synchronisieren. Werden mehr Lüftungsgeräte in Ihrem Gebäude eingesetzt, muss eine zweite Steuerung dazu gekauft werden. Information: Das Bedienteil mit Großtasten und der Drehregler verfügen über eine Filterwechselanzeige. Die Montage des Vitovent 050-D Typ H20E A43 von Viessmann Die Installation des dezentralen Lüftungsgeräts erfolgt einfach und schnell in der Außenwand ohne Luftkanäle. Anforderungen an die Montage: Die Lüftungsgeräte dürfen nur in einer Außenwand montiert werden. Der Raum muss trocken und frostsicher sein. Raumtemperaturen zwischen 15 und 35 °C sind zu gewährleisten. Die relative Luftfeuchte im Raum muss dauerhaft unter 70 % liegen. Auf gute Zugänglichkeit achten, z. B. für die Bedienung oder für Wartungsarbeiten. Um Zugluft zu vermeiden und die Geräuschbelastung zu reduzieren, sollten Lüftungsgeräte nicht in der Nähe von Sitzgruppen  der Betten montiert werden. Nicht hinter Fassaden, in (Licht)schächten oder Gruben anbringen. Das Lüftungsgerät nicht im Schutzbereich 0 gemäß DIN VDE 0100-701:2008-10 für Räume mit Badewanne oder Dusche montieren. Empfohlene Montagehöhe: Min. 1300 mm über Erdgleiche Min. Wandstärken: mit Edelstahlaußenwandblende 270 mm, mit Standard-Außenwandblende 305 mm Die Durchströmung der Wohneinheit ist sicherzustellen, z.B. durch Türschlitze. Montageschritte: Erstellung der Wandöffnung mittels Kernlochbohrung oder Wandeinbaustein. Befestigung des Montagerohrs. Einbau der Installationsdosen für die Bedieneinheit an einem zentralen Ort. Verlegung der Leitungen. Einsetzen der Außenwandblende. Lüftungstechnik – Wärmetauscher und Ventilator – in die Wandöffnung einsetzten. Optional: Schalldämm-Set einbauen. Innenwandblende mit Filter anbringen. Lüftungsgerät elektrisch anschließen. Montage der Bedieneinheit in die Installationsdose. Sie wollen noch mehr über die einzelnen Montageschritte erfahren? Dann lesen Sie die Montageanleitung des Herstellers ausführlich durch (erhältlich im Abschnitt „Downloads“). Darin finden Sie eine ausführliche Beschreibung des Lüftereinbaus. Hinweis: Die Erstinbetriebnahme, die Anpassung des Lüftungsgeräts an die örtlichen und baulichen Gegebenheiten sowie die Einweisung in die Bedienung, müssen von einem Fachhandwerker übernommen werden. Die Wartungsarbeiten am Vitovent 050-D Typ H20E A43 von Viessmann Die folgenden Wartungsarbeiten sollten Sie an Ihrem Lüftungsgerät durchführen, um einen langjährig zuverlässigen Betrieb sicherzustellen: Bauteil Wartungsintervall Durchzuführende Arbeit Innenwandblende ¼-jährlich Oberflächen mit einem feuchten Tuch reinigen. Filter Monatlich Verschmutzten oder defekten Filter austauschen. Ventilator Jährlich Ventilator mit einem Pinsel reinigen oder mit dem Staubsauger absaugen. Wärmetauschereinheit Jährlich Wärmetauschereinheit mit dem Staubsauger absaugen und unter fließendem warmen Wasser reinigen. Bedienteil Monatlich Oberfläche mit einem Mikrofasertuch reinigen. Der Lieferumfang des Vitovent 050-D Typ H20E A43 von Viessmann Der Lieferumfang der Lüftereinheit umfasst die folgenden Komponenten: 1 Lüftereinheit zur Wandmontage inkl.: Ventilator Wärmespeicher Innenwandblende (weiß) Filter (G3) Zur erfolgreichen Montage und für den problemlosen Einsatz des Vitovents sollten einige Zubehörteile von Viessmann erworben werden: Rohbau-Set (bestehend aus Wandhülse, Baustopfen, Außenwandblende in weiß oder Edelstahl) oder Montage-Set für Fensterlaibung (bestehend aus Wandhülse, Baustopfen, Wandelement mit Außengitter) Bedienteil mit Großtasten (bestehend aus Bedieneinheit, Basis für Bedieneinheit) oder Drehregler (bestehend aus Bedieneinheit, Basis für Bedieneinheit, Wandrahmen) Zubehör 1 x je 6 Lüftungsgeräte: Netzteil-Unterputz oder Netzteil-Hutschiene Optional: Schalldämm-Set, Montagestein, Fein-Filtersatz Technische Daten des Viessmann Vitovent 050-D Typ H20E A43 Bezeichnung Vitovent 050-D, Typ H20E A43, Dezentrales Lüftungsgerät mit Wärmerückgewinnung Artikelnummer Z015395 Einsatzbereich Geschosswohnung - Einzelräume, Teile einer Wohnung (Lüftungszonen) oder auch die ganze Wohnung Neubau und Modernisierung Lüftungsstufen Stufe 1: GrundStufe 2: ReduziertStufe 3. NormalStufe. 4 Intensiv Luftvolumenstrom [m3 /h] Stufe 1: 16Stufe 2: 22Stufe 3: 30Stufe 4: 43 Schall-Leistungspegel/ Schalldruckpegel [dB(A)] Stufe 1: 32 / 14Stufe 2: 43 / 20Atufe 3: 52 / 27Stufe 4: 52 / 35 Wärmebereitstellungsgrad [%] bis 90 % (Wärme- und Feuchterückgewinnung) DIBt – Wärmebereitstellungsgrad, korrigiert [%] 82 Energieeffizienzklasse nach EU-Verordnung Nr. 1254/2014 Handsteuerung: AZentrale Bedarfssteuerung: A Zulässige Temperaturen [°C] Außenlufttemperatur: -20 bis 40Raumlufttemperatur: 15 bis 35 Zulässige Raumluftfeuchte Absolute Feuchtigkeit [g/kg]: < 12Dauerhaft [%]: < 70Kurzzeitig [%]: < 90 Spezifische elektrische Leistungsaufnahme [W/(m3 /h)] 0,14 Elektrische Leistungsaufnahme [W] Stufe 1: 0,9Stufe 2: 1,1Stufe 3: 1,6Stufe 4: 2,8 Nennspannung V 12 Schutzart IP42 Ventilator Axialventilator Montageart Installation in der Außenwand ohne Luftkanäle Mindestdurchmesser Kernbohrung [mm] 162 mm Maße Innenwandblende (B x H x T) [mm] 190 x 214 x 40 Gewicht [kg] 4,6 Material, Farbe Kunststoff ASA, weiß
