KNX-Steckmodul K-SM - Maico Ventilatoren

Hersteller-Nummer  0092.0557

484,38 €

Ihr Vorteile als Luftbude-Kunde

Tiefpreis Garantie
Kostenfreie Planung
Vermittlung Handwerker
Alle Nachweise
Sofort-Hilfe Hotline
Produktinformationen "KNX-Steckmodul K-SM - Maico Ventilatoren"

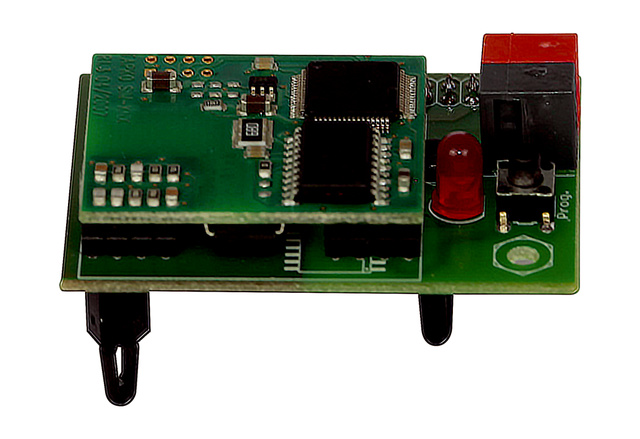

KNX-Steckmodul K-SM von Maico

Das K-SM-Modul wird auf die Basisplatine gesteckt, um die Integration der Gerätesteuerung in ein KNX-System (z.B. Gebäudeleittechnik) zu ermöglichen. Es ist geeignet für die Verwendung mit zentralen Lüftungsgeräten WS 120 Trio, WS 160 Flat, WS 170, WS 300 Flat, WR 310 / WR 410, WS 320 und WS 470.


Artikel
K-SM
Bemessungsspannung12 V DC
Gewicht0,02 kg
Gewicht mit Verpackung0,07 kg
Breite54 mm
Höhe39 mm
Tiefe48 mm
Breite mit Verpackung187 mm
Höhe mit Verpackung48 mm
Tiefe mit Verpackung143 mm
Verpackungseinheit1 Stück
Geeignet für ProdukteTrio, WS 160 Flat, WS 320..., WS 470..., WR 310, WR 410
SortimentK
GTIN (EAN)4012799925576
Artikelnummer0092.0557

Montage

Vor der Installation müssen alle Versorgungsstromkreise ausgeschaltet werden. Dann wird die Frontabdeckung des Lüftungsgeräts entfernt und der Elektronikeinschub herausgezogen. Das K-SM-Steckmodul wird vorsichtig auf den Steckplatz X01 der Hauptplatine aufgesteckt. Das Anschlusskabel wird durch die Kabeldurchführung des Lüftungsgeräts geführt und in die K-SM-Platine eingesteckt. Anschließend wird der Elektronikeinschub wieder eingeschoben und die Frontabdeckung(en) befestigt. Ein Nachrüstungsaufkleber wird am Gerät angebracht und die Funktion K-SM eingetragen. Danach wird das Lüftungsgerät eingeschaltet und mit der Inbetriebnahme-Software werden die Parameter KNX auf "ja" gestellt. Die KNX- Applikationsdatei wird heruntergeladen und die Einstellungen und Funktionen getestet.

Lieferumfang

  • K-SM-Steckmodul
  • Installationsanleitung
  • Nachrüstungsaufkleber

Downloads

Haben Sie das Produkt günstiger gesehen?


Zögern Sie nicht und fragen Sie bei uns nach!

484,38 €

bis 10 Jahre Garantie
Lebenslanges Umtauschrecht
PDF Angebot erstellen
PDF Angebot für diesen Artikel erstellen (Klick) Tipp: Legen Sie mehrere Artikel in den Warenkorb und fordern Sie dort das Angebot an. Registrierte Benutzer können ein individualisiertes Angebot herunterladen.
Noch nicht entschieden?

Produktnummer: LB10696
Herstellernummer: 0092.0557
GTIN/EAN: 4012799925576

1 von 1 Bewertungen

5 von 5 Sternen


100%

0%

0%

0%

0%


Geben Sie eine Bewertung ab!

Teilen Sie Ihre Erfahrungen mit dem Produkt mit anderen Kunden.


April 24, 2022 12:59

Alles in Ordnung
