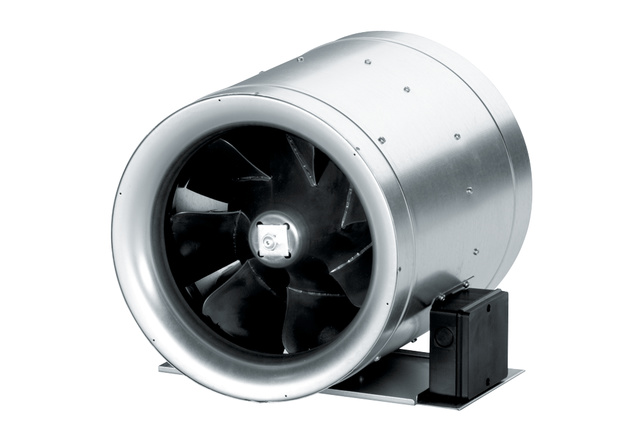

Maico Diagonal-Ventilator EDR 63 630 mm drehzahlsteuerbar
Zuverlässige Förderung großer Luftmengen auch bei hohen Widerständen für
Bildergalerie überspringen
Tiefpreis Garantie
Woanders günstiger gesehen? Schick uns den Link – wir prüfen und ziehen mit. Antwort innerhalb eines Werktags.
Markenqualität von einem unserer geprüften Hersteller. Fragen zur Marke? Unser Team berät dich gern.
3.955,06 €
−3 % Neukundenrabatt.
(−118,65 €)
−1 % Rabatt bei Vorkasse - dank VHV-Versicherung bis 50.000 € abgesichert.
(−39,55 €)
Lieferzeit 5-10 Tage
Maico Diagonal-Ventilator EDR 63 630 mm drehzahlsteuerbar
Diagonal-Ventilator EDR 63 DN630 - Effiziente Luftförderung für anspruchsvolle Anwendungen
Maximale Leistung mit dem Diagonal-Ventilator EDR 63 DN630 – Ihre zuverlässige Lösung für leistungsstarke Belüftungssysteme.
Der Diagonal-Ventilator EDR 63 DN630 von Maico ist eine herausragende Wahl für den direkten Einbau in Rohrleitungen. Er ist speziell dafür konzipiert, mittlere bis große Luftmengen selbst gegen hohe Widerstände effizient zu fördern. Dieses robuste Gerät gewährleistet eine zuverlässige Luftzirkulation in industriellen Umgebungen und anspruchsvollen Belüftungssystemen.
Ihre Vorteile im Überblick:
- Einfache Integration: Für den direkten und schnellen Einbau in Rohrleitungen konzipiert, erleichtert die integrierte Montageplatte die Installation.
- Hohe Förderleistung: Fördert zuverlässig mittlere bis große Luftmengen, auch bei hohen statischen Widerständen im System.
- Kompakte Bauweise: Mit kompakten Abmessungen und geringem Gewicht für flexible Installationsmöglichkeiten.
- Optimierte Aerodynamik: Ansaugdüse, diagonal geformtes Laufrad mit nachgeschaltetem Stator und profilierte Schaufeln sorgen für turbulenzarmes Ansaugen und optimale Anströmung.
- Effiziente Druckverstärkung: Ein integrierter Diffusor erhöht den statischen Druck und verbessert die Systemleistung.
- Minimierte Verluste: Spaltabdichtung zwischen Saug- und Druckraum sowie meridianer Strömungsverlauf reduzieren Überströmverluste und verhindern Turbulenzen.
- Robuste Konstruktion: Gefertigt aus verzinktem Stahlblech, bietet der Ventilator eine hohe Langlebigkeit und Schutzart IP X4.
Diagonal-Laufrad und Stator
Das spezielle Diagonal-Laufrad in Kombination mit einem nachgeschalteten Stator ist für höchste Effizienz ausgelegt. Die profilierte Gestaltung der Laufrad- und Statorschaufeln sichert eine optimale Anströmung.
Dies führt zu einer maximalen Luftförderung und Energieeffizienz, selbst bei anspruchsvollen Betriebsbedingungen und hohen Widerständen im System.
Integrierter Diffusor
Ein speziell entwickelter Diffusor ist im Ventilator integriert, um den statischen Druck effektiv zu erhöhen. Dies ist entscheidend für die Überwindung von Widerständen in komplexen Rohrleitungssystemen.
Der erhöhte statische Druck ermöglicht es, Luft über weite Strecken und durch verwinkelte Kanalsysteme zu transportieren, wodurch der Ventilator für vielfältige Anwendungen prädestiniert ist.
Flexible Drehzahlregelung
Der Drehstrommotor des EDR 63 DN630 ermöglicht eine stufenlose Drehzahlregelung mittels eines Frequenzumrichters (MFU). Alternativ ist auch der direkte Anschluss ans Netz möglich, wobei ein Motorschutzschalter erforderlich ist.
Diese Flexibilität in der Steuerung erlaubt eine präzise Anpassung der Luftleistung an den jeweiligen Bedarf, was zu Energieeinsparungen und einer optimierten Systemperformance führt.
Technische Spezifikationen
| Parameter | Wert | Hinweis/Besonderheit |
|---|---|---|
| Fördervolumen | 16250 m³/h | Maximalwert |
| Fördervolumen Nenn (im opt. Wirkungsgrad) | 10878 m³/h | |
| Druck pfs, Nenn (im opt. Wirkungsgrad) | 629 Pa | |
| Drehzahl n Nenn (im opt. Wirkungsgrad) | 1560 1/min | |
| Drehzahl | 1600 1/min | |
| Laufradtyp | Diagonal | |
| Drehzahlsteuerbar | Ja | Mittels Frequenzumrichter MFU |
| Spannungsart | Drehstrom | |
| Bemessungsspannung | 400 V | |
| Netzfrequenz | 50 Hz | |
| Nennleistung (im opt. Wirkungsgrad) | 2745 W | |
| INenn (im opt. Wirkungsgrad) | 4,2 A | |
| IMax | 5,1 A | Maximalstrom |
| Schutzart | IP X4 | Schutz gegen Spritzwasser |
| Wärmeklasse | F | |
| Netzzuleitung | 5 / 1,5 mm² | |
| Einbaulage | Senkrecht / Waagerecht | Flexible Montage |
| Material Gehäuse | Stahlblech, verzinkt | Robust und langlebig |
| Farbe | Silbergrau | |
| Fördermitteltemperatur bei IMax | 60 °C | Maximale Mediumtemperatur |
| Umgebungstemperatur | 60 °C | Maximale Betriebstemperatur |
| Gesamteffizienz e | 67,5 % | |
| Messkategorie | A | |
| Effizienzkategorie | Statisch | |
| Effizienzgrad N | 73,3 | |
| VSD erforderlich | Nein | Variable Speed Drive (Frequenzumrichter) optional |
| PBEP / Fördervolumen BEP / Pfs, BEP | 2,79 kW / 10878 m³/h / 629 Pa | Best Efficiency Point (BEP) Werte |
| n BEP | 1560 1/min | |
| Spezifisches Verhältnis | ca. 1 | |
| IBEP | 4,2 A | Stromaufnahme am BEP |
| Schallleistungspegel LWA5 | 83 dB(A) | |
| Gleichstrommotor | Nein | |
| Herstellungsjahr | Siehe Typenschild |
| Abmessung | Wert | Hinweis |
|---|---|---|
| Nennweite | 630 mm | Rohrleitungsanschluss |
| Breite | 643 mm | |
| Höhe | 634 mm | |
| Tiefe / Länge | 654 mm | |
| Gewicht | 38,05 kg | Netto |
| Gewicht mit Verpackung | 49,5 kg | |
| Breite mit Verpackung | 645 mm | |
| Höhe mit Verpackung | 635 mm | |
| Tiefe mit Verpackung | 655 mm |
Einsatzbereiche & Anwendungsszenarien
Der Diagonal-Ventilator EDR 63 DN630 ist vielseitig einsetzbar und ideal für Anwendungen, die eine zuverlässige Förderung großer Luftmengen unter schwierigen Bedingungen erfordern:
- Industrielle Lüftungssysteme: Perfekt für die Be- und Entlüftung von Produktionshallen, Lagerhäusern und Werkstätten, wo hohe Luftvolumen und Druckstabilität entscheidend sind.
- Prozesslufttechnik: Geeignet für den Einsatz in Absaug- und Umluftsystemen in verschiedenen Industriezweigen, beispielsweise in der chemischen Industrie oder im Maschinenbau, zur effizienten Abführung von Prozesswärme oder Dämpfen.
- Klimatisierung großer Gebäude: Bietet eine leistungsstarke Lösung für zentrale Klimaanlagen in großen kommerziellen oder öffentlichen Gebäuden, um eine konstante Luftqualität und Temperatur zu gewährleisten.
Hersteller & Qualität
Der Diagonal-Ventilator EDR 63 DN630 wird von der Maico Elektroapparate-Fabrik GmbH hergestellt, einem renommierten Unternehmen mit Sitz in Villingen-Schwenningen, Deutschland. Maico steht für höchste Qualitätsstandards und innovative Lösungen in der Lüftungstechnik. Die robuste Bauweise aus verzinktem Stahlblech und die Einhaltung relevanter Schutzarten wie IP X4 unterstreichen die Langlebigkeit und Zuverlässigkeit dieses Produkts. Detaillierte Informationen zu Einbau, Betrieb, Instandhaltung sowie Zerlegung und Entsorgung finden Sie in der beiliegenden Montageanleitung.
Entscheiden Sie sich für den Diagonal-Ventilator EDR 63 DN630 und profitieren Sie von einer herausragenden Leistung und Langlebigkeit, die Ihre Erwartungen übertreffen wird. Verlassen Sie sich auf bewährte Maico-Qualität für Ihre anspruchsvollsten Lüftungsaufgaben. Für eine individuelle Beratung stehen wir Ihnen jederzeit gerne zur Verfügung.
