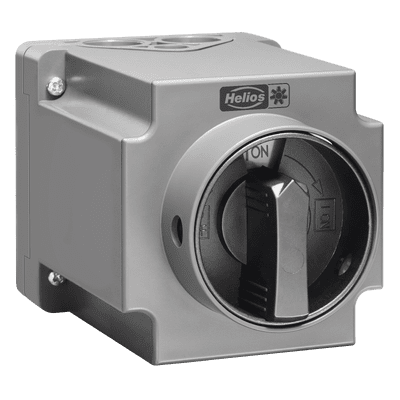

Helios Revisionsschalter RS 6+1 7,5kW 400V 6-polig IP65
Sichere Trennung kritischer Anlagen mit flexibler Verriegelung
Bildergalerie überspringen
Tiefpreis Garantie
Woanders günstiger gesehen? Schick uns den Link – wir prüfen und ziehen mit. Antwort innerhalb eines Werktags.
Markenqualität von einem unserer geprüften Hersteller. Fragen zur Marke? Unser Team berät dich gern.
104,08 €
−3 % Neukundenrabatt.
(−3,12 €)
−1 % Rabatt bei Vorkasse - dank VHV-Versicherung bis 50.000 € abgesichert.
(−1,04 €)
Lieferzeit 5-10 Tage
Helios Revisionsschalter RS 6+1 7,5kW 400V 6-polig IP65
Helios RS 6+1 7,5 Revisionsschalter - Sichere Trennung für elektrische Anlagen
Sicherheit neu definiert mit dem Helios RS 6+1 7,5 Revisionsschalter – unverzichtbar für Ihre elektrische Infrastruktur.
Der Helios RS 6+1 7,5 ist ein hochleistungsfähiger 6-poliger Revisionsschalter mit einem zusätzlichen Hilfskontakt, speziell entwickelt für die zuverlässige und sichere Trennung elektrischer Schaltungen. Er ist für die Aufputzmontage konzipiert und erfüllt die strengen Anforderungen der IEC 60947-3 DIN EN Norm für Niederspannungsschaltgeräte, was maximale Sicherheit und Konformität gewährleistet.
Ihre Vorteile im Überblick:
- Höchste Sicherheit: Effektiver Schutz vor unbefugter Abschaltung, insbesondere für kritische Systeme wie Entrauchungsventilatoren.
- Vielseitige Verriegelung: Drei Verriegelungsmöglichkeiten in der "0"-Stellung und eine zusätzliche in der "I"-Stellung mittels Vorhängeschloss.
- Robustes Design: Im widerstandsfähigen PC-ABS Kunststoffgehäuse für Langlebigkeit und zuverlässigen Betrieb unter anspruchsvollen Bedingungen.
- Einfache Integration: Konzipiert für die unkomplizierte Aufputzmontage mit flexiblen Kabeleinführungen.
- Normenkonformität: Ausführung gemäß IEC 60947-3 DIN EN für Niederspannungsschaltgeräte, gewährleistet höchste Standards.
Sichere Stromkreistrennung mit Hilfskontakt
Der Helios RS 6+1 7,5 Revisionsschalter verfügt über 6 Hauptkontakte und einen Hilfskontakt (Ö&S), was eine präzise und zuverlässige Trennung von elektrischen Stromkreisen ermöglicht. Dies ist entscheidend für Wartungsarbeiten oder Notabschaltungen.
Durch die klare und sichere Trennfunktion wird die Arbeitssicherheit erhöht und die Steuerung komplexer Anlagen vereinfacht.
Flexible Verriegelungsmechanismen für maximale Kontrolle
Ausgestattet mit einem robusten Drehantrieb und einer innovativen Vorhängeschlosssperre bietet der Schalter drei Verriegelungsmöglichkeiten in der "0"-Stellung. Zusätzlich kann er in der "I"-Stellung verriegelt werden, um ein unbeabsichtigtes Abschalten – insbesondere von Entrauchungsventilatoren – zu verhindern.
Diese umfassenden Verriegelungsoptionen bieten einen überragenden Schutz vor Manipulation und gewährleisten die ununterbrochene Funktion kritischer Systeme.
Robuste Bauweise und hohe Schutzart
Das Kunststoffgehäuse aus PC-ABS ist für die Aufputzmontage konzipiert und bietet eine Schutzart von IP 65. Dies bedeutet, dass der Schalter vollständig staubdicht und gegen Strahlwasser aus jeder Richtung geschützt ist.
Die hohe Schutzart und die robuste Materialwahl garantieren eine lange Lebensdauer und zuverlässige Funktion auch in anspruchsvollen industriellen Umgebungen mit schwankenden Temperaturen von -25 bis +60 °C.
Technische Spezifikationen
| Parameter | Wert | Besonderheit |
|---|---|---|
| Fabrikat | Helios Ventilatoren | Qualität und Zuverlässigkeit |
| Typ | RS 6+1 7,5 | Modellbezeichnung |
| Artikelnummer | 06388 | Eindeutige Identifikation |
| Hauptkontakte | 6 | Für mehrpolige Anwendungen |
| Hilfskontakte | 1 (Ö&S) | Zusätzliche Steuerungsoption |
| Schaltleistung AC-23B (400 V) | 7,5 kW | Hohe Leistung bei induktiven Lasten |
| Schaltleistung AC-3 (400 V) | 5,5 kW | Leistung für Motorlasten |
| Betriebsspannung Ue | 690 Volt | Großer Anwendungsbereich |
| Isolationsspannung Ui | 690 Volt | Hohe Isolationssicherheit |
| Stoßspannungsfestigkeit | 4 kV | Schutz vor Spannungsspitzen |
| Betriebsstrom Ie | 20 A | Nennstrom im Betrieb |
| Dauerstrom Ithe | 20 A | Maximale Dauerbelastung |
| Frequenz | 50/60 Hz | Internationale Kompatibilität |
| Schutzart | IP 65 | Staubdicht und strahlwassergeschützt |
| Schutzklasse | 2 | Schutzisolierung |
| Umgebungstemperaturen | -25 bis +60 °C | Breiter Betriebsbereich |
| Gesamtgewicht | ca. 0,40 kg | Leicht und handlich |
| Betätigungselement | Drehantrieb | Robuste und einfache Bedienung |
| Abmessung | Maß | Hinweis |
|---|---|---|
| Gehäuseabmessungen (B/H/T) | 90,5 x 90,5 x 139 mm | Kompaktes Design für Aufputzmontage |
| Anschlussdetails | Spezifikation | Hinweis |
|---|---|---|
| Kabeleinführungen für Hauptkontakte | 4 Stück M20; 2 Stück M12 | Flexible Anschlussmöglichkeiten |
Einsatzbereiche & Anwendungsszenarien
Der Helios RS 6+1 7,5 Revisionsschalter ist prädestiniert für den Einsatz in allen Bereichen, in denen eine sichere und zuverlässige elektrische Trennung von Lasten erforderlich ist. Besonders relevant ist seine Anwendung für die Steuerung und Absicherung von:
Anlagen und Maschinen, die eine häufige Wartung oder schnelle Notabschaltung erfordern, wie etwa in der Industrie oder im Handwerk.
Entrauchungsventilatoren und andere sicherheitsrelevante Lüftungssysteme, bei denen ein unbefugtes Abschalten unbedingt verhindert werden muss, um Brandschutzkonzepte zu gewährleisten.
Hersteller & Qualität
Dieser Revisionsschalter stammt vom renommierten Hersteller Helios Ventilatoren, einem Synonym für hochwertige und zuverlässige Produkte in der Lüftungs- und Elektrotechnik. Die Fertigung erfolgt unter Einhaltung strengster Qualitätsstandards und Normen (IEC 60947-3 DIN EN). Bitte beachten Sie, dass es sich um ein sicherheitsrelevantes Bauteil handelt und die Installation ausschließlich durch qualifiziertes Fachpersonal erfolgen sollte.
Investieren Sie in die Sicherheit und Zuverlässigkeit Ihrer elektrischen Anlagen mit dem Helios RS 6+1 7,5 Revisionsschalter. Erleben Sie die Präzision und den Schutz, den Sie von einem Qualitätsprodukt erwarten.
Für weitere Informationen oder eine persönliche Beratung stehen wir Ihnen gerne zur Verfügung.
