S & P IRT/4-400-A Kanalventilator für quadratische Kanäle

Produktnummer:: LB19679
Herstellernummer:: 5132927500
GTIN/EAN:: 8413893737175

S&P IRT/4-400-A - Leistungsstarker Kanalventilator für effiziente Belüftung

Erleben Sie optimale Luftzirkulation mit dem S&P IRT/4-400-A Kanalventilator für ein gesünderes Raumklima.

Der S&P IRT/4-400-A ist ein leistungsstarker Radialventilator, speziell für den Einbau in quadratische Kanalsysteme konzipiert. Er bietet eine geringe Bauhöhe, erzielt einen hohen Wirkungsgrad und ist ideal für allgemeine HVAC-Anwendungen. Dank seiner robusten Bauweise und des IP54-Schutzes eignet er sich hervorragend zur Belüftung verschiedenster Umgebungen, von Lagerhallen bis zu Krankenhäusern, und kann auch in Kombination mit Wärmerückgewinnungssystemen eingesetzt werden.

Ihre Vorteile im Überblick:

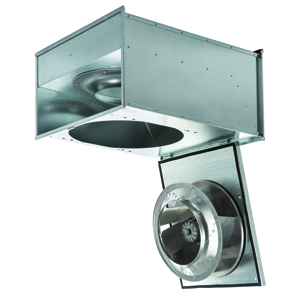

Einfache Wartung: Dank der ausschwenkbaren Motor/Laufrad-Einheit und Revisionsabdeckungen ist die Reinigung und Wartung des Ventilators unkompliziert.
Kompaktes Design: Die geringe Bauhöhe des Ventilators ermöglicht eine flexible Installation, besonders in beengten Platzverhältnissen.
Hoher Wirkungsgrad: Das Design mit rückwärts gekrümmten Radiallaufrädern gewährleistet eine effiziente Luftförderung und Energieersparnis.
Robuster Schutz: Mit Schutzart IP54 und Isolationsklasse F ist der Ventilator bestens gegen Staub, Spritzwasser und höhere Betriebstemperaturen geschützt.
Vielseitige Anwendung: Ideal für eine breite Palette von Belüftungsanwendungen, einschließlich der Kombination mit Wärmerückgewinnungs-Wärmetauschern.
Integrierter Motorschutz: Standardmäßig mit Thermoschutz und allpolig wirksamem Motorschutz gemäß EN 60335-2-80 für erhöhte Betriebssicherheit.

Gehäuse und Konstruktion

Das Gehäuse des Ventilators ist aus verzinktem Stahlblech gefertigt und verfügt über Flansche zur einfachen Befestigung an Vierkantrohren. Eine Revisionsabdeckung ermöglicht nach dem Entfernen einen schnellen und unkomplizierten Zugang zum Motor und Laufrad.

Diese Konstruktion gewährleistet nicht nur eine hohe Robustheit und Langlebigkeit, sondern auch eine erhebliche Erleichterung bei Wartungs- und Reinigungsarbeiten, wodurch Ausfallzeiten minimiert werden.

Laufrad

Das Radiallaufrad ist mit rückwärts gekrümmten Schaufeln aus Aluminiumblech gefertigt. Es ist statisch und dynamisch ausgewuchtet nach ISO 1940.

Diese präzise Auswuchtung sorgt für einen vibrationsarmen und leisen Betrieb, während das Design der Schaufeln einen hohen Wirkungsgrad bei der Luftförderung ermöglicht, was zu Energieeinsparungen führt.

Motor

Der Ventilator ist mit einem 4-poligen Asynchronmotor mit Kurzschlussläufer und externem Rotor ausgestattet, der für Drehstrom 3ph. 230/400V-50Hz ausgelegt ist. Die Motoren sind standardmäßig mit einem Thermoschutz versehen, die Wicklungen in feuchtigkeitsbeständiger Ausführung mit Isolationsklasse F, und die Kugellager sind lebensdauergeschmiert mit Schutzart IP54.

Dieser Motor gewährleistet einen zuverlässigen und wartungsarmen Dauerbetrieb (S1), ist bestens gegen Staub und Spritzwasser geschützt und bietet eine hohe Temperaturbeständigkeit, was die Lebensdauer des Geräts erheblich verlängert.

Drehzahlregelung

Die Drehzahl des Ventilators ist über elektronische oder Transformatorregler durch Änderung der Spannung steuerbar. Für die IRT-Baureihe wird vorzugsweise der Einsatz von Frequenzumrichtern (im Bereich von 20-50Hz) empfohlen.

Diese Flexibilität in der Drehzahlregelung ermöglicht eine präzise Anpassung des Volumenstroms an den jeweiligen Bedarf, was nicht nur zur Energieoptimierung beiträgt, sondern auch den Komfort in den belüfteten Räumen erhöht.

Technische Spezifikationen

Parameter	Wert	Besonderheit
Volumenstrom	7.940 m³/h	Frei saugend/blasend
Nennspannung	3ph. 230/400 V	50Hz
Drehzahl	1.431 1/min
Max. Leistungsaufnahme	1.501 W
Motorstrom	5,5 A (230V) / 3,2 A (400V)
Fördermitteltemperatur	-40 °C bis 70 °C
Schallleistungspegel LWA	79 dB(A)	Gehäuseabstrahlung
Schutzart	IP54
Wärmeklasse (Isolierung)	F
Motorbemessung	Dauerbetrieb S1

Abmessung	Maß	Hinweis
Gewicht	80 kg
Kanalanschluss	800x500 mm

Weitere technische Details:

Gehäusematerial: Verzinktes Stahlblech
Laufradmaterial: Aluminiumblech
Laufradtyp: Radial, rückwärts gekrümmt, statisch und dynamisch ausgewuchtet nach ISO 1940
Motorart: Asynchronmotor mit Kurzschlussläufer und externem Rotor, 4-polig
Lagertyp: Geschlossene Kugellager, wartungsfrei, lebensdauergeschmiert
Klemmenkasten: Separater Klemmenkasten mit Anschlusskabel 80 cm
Motorschutz: Thermokontakte (Anschlüsse zum Klemmenbrett geführt), allpolig wirksamer Motorschutz gemäß EN 60335-2-80 in Verbindung mit einem Motorschutzschalter MSD
Drehrichtung: Wird durch einen auf dem Gehäuse aufgeklebten Pfeil angezeigt. Bei umgekehrter Drehrichtung muss die Phasenfolge geändert werden (3f. Ausführung).
Montage: In jeder Position des Ventilators möglich, vorzugsweise mit der Motorachse vertikal, unter Berücksichtigung der Revisionsarbeiten.

Einsatzbereiche & Anwendungsszenarien

Der S&P IRT/4-400-A Kanalventilator ist vielseitig einsetzbar und eignet sich ideal für die effiziente Belüftung von:

Gewerbliche und industrielle Gebäude wie Lagerhallen, Produktionsstätten und Werkstätten.
Öffentliche Einrichtungen wie Restaurants, Krankenhäuser und Sporthallen.
Spezialanwendungen, auch hervorragend in Kombination mit Wärmerückgewinnungs-Wärmetauschern einsetzbar.

Hersteller & Qualität

Der S&P IRT/4-400-A Kanalventilator steht für die bewährte Qualität und Expertise der S&P Deutschland GmbH. Gefertigt aus hochwertigen Materialien wie verzinktem Stahlblech und Aluminium, gewährleistet dieses Produkt eine lange Lebensdauer und zuverlässige Leistung unter anspruchsvollen Bedingungen. Die sorgfältige Verarbeitung und der hohe Schutzstandard IP54 unterstreichen den Qualitätsanspruch.
