Hocheffiziente Wärmerückgewinnung
Das WS 320 nutzt die Wärme der abgeführten Raumluft zur Temperierung der einströmenden Frischluft. Dadurch werden Lüftungswärmeverluste reduziert und Heizenergie eingespart.
Maico WS 320 ET Wohnraumlüftung Links 320 m³/h
Sichert leise, energieeffiziente Frischluft für optimales Raumklima
Markenqualität von einem unserer geprüften Hersteller. Fragen zur Marke? Unser Team berät dich gern.
Top-Bewertungen
3.030,99 €
−3 % Neukundenrabatt.
(−90,93 €)
−1 % Rabatt bei Vorkasse - dank VHV-Versicherung bis 50.000 € abgesichert.
(−30,31 €)
Versandkostenfrei
Lieferzeit 10 Tage
Maico WS 320 ET Wohnraumlüftung Links 320 m³/h
Twin+ Connect Komplettset von Inventer
Das Maico Wohnungslüftungsgerät WS 320 ist ein kompaktes und energieeffizientes Zentralgerät für die kontrollierte Be- und Entlüftung von Wohngebäuden. Hocheffiziente Wärmerückgewinnung, automatische Volumenstromregelung, hochwertige Filtertechnik und intelligente Steuerungsmöglichkeiten sorgen für einen konstanten Luftaustausch und hohen Wohnkomfort in Neubau und Sanierung.
Produktmerkmale im Überblick
Bedarfsgerechte Regelung über Feuchte und Temperatur
Ein serienmäßig integrierter Kombisensor überwacht Temperatur und Luftfeuchtigkeit in der Abluft. Die Lüftungsleistung kann dadurch automatisch an die aktuellen Raumluftbedingungen angepasst werden.
Automatische Volumenstromkonstanz
Die integrierte Regelung hält die eingestellten Luftmengen auch bei veränderten Druckverhältnissen, zunehmender Filterverschmutzung oder unterschiedlichen Ventileinstellungen zuverlässig konstant.
Energieeffiziente EC-Ventilatoren
Moderne EC-Ventilatoren ermöglichen einen niedrigen Stromverbrauch bei gleichzeitig hoher Lüftungsleistung und unterstützen einen leisen, wirtschaftlichen Dauerbetrieb.
Hochwertige Filterung der Außenluft
Die Filtertechnik mit ISO Coarse 85 % (G4) und ISO ePM1 80 % (F7) reduziert Staub, Pollen und feine Partikel in der einströmenden Außenluft und unterstützt dadurch eine hohe Raumluftqualität.
Hygienisch getrennte Zu- und Abluftströme
Die Luftströme werden innerhalb des Wärmetauschers voneinander getrennt geführt. Die hygienische Ausführung nach VDI 6022 Blatt 1 unterstützt einen sauberen und hygienischen Lüftungsbetrieb.
Schutz vor zu hoher Raumluftfeuchtigkeit
Durch die kontinuierliche Überwachung und bedarfsgerechte Lüftung können Feuchtespitzen zuverlässig abgeführt werden. Das unterstützt den Schutz vor Kondenswasser, Schimmelbildung und feuchtebedingten Bauschäden.
Komfortable Bedienung und mobile Steuerung
Das Lüftungssystem kann über das vorgesehene Bedienteil sowie mobil überwacht und gesteuert werden. Dadurch lassen sich Betriebszustände und Lüftungseinstellungen komfortabel an den individuellen Bedarf anpassen.
Flexible Smart-Home-Integration
Über vorhandene beziehungsweise ergänzbare Schnittstellen lässt sich das WS 320 in übergeordnete Gebäudeautomations- und Smart-Home-Systeme integrieren.
Leiser Betrieb für hohen Wohnkomfort
Die effizienten Ventilatoren und die automatische Luftmengenregelung unterstützen einen geräuscharmen Betrieb und machen das System für den dauerhaften Einsatz in Wohngebäuden geeignet.
Einfache Inbetriebnahme und Luftmengeneinstellung
Die automatische Volumenstromregelung erleichtert die Einmessung des Lüftungssystems und sorgt dafür, dass die vorgesehenen Luftmengen auch im laufenden Betrieb zuverlässig eingehalten werden.
Für Neubau und energetische Sanierung geeignet
Die Kombination aus zentraler Lüftung, Wärmerückgewinnung, intelligenter Regeltechnik und effizienter Filterung macht das WS 320 zu einer geeigneten Lösung für moderne Ein- und Mehrfamilienhäuser sowie umfassende Sanierungsprojekte.
Varianten des WS 320
| WS 320 ... | Bypass | Enthalpietauscher | Vorheizregister | Zuluftanschluss |
|---|---|---|---|---|
| ... K B R ET | ✓ | ✓ | ✓ | rechts |
| ... K B ET | ✓ | ✓ | ✓ | links |
| ... B R ET | ✓ | ✓ | 🞬 | rechts |
| ... B ET | ✓ | ✓ | 🞬 | links |
| ... B R | ✓ | 🞬 | 🞬 | rechts |
| ... B | ✓ | 🞬 | 🞬 | links |
| ... K B R | ✓ | 🞬 | ✓ | rechts |
| ... K B | ✓ | 🞬 | ✓ | links |
| ... K R | 🞬 | 🞬 | ✓ | rechts |
| ... K | 🞬 | 🞬 | ✓ | links |
| ... R ET | 🞬 | ✓ | 🞬 | rechts |
| ... ET | 🞬 | ✓ | 🞬 | links |
| ... K R ET | 🞬 | ✓ | ✓ | rechts |
| ... K ET | 🞬 | ✓ | ✓ | links |
| Artikel | WS 320 ET |
| Fördervolumen | 80 m³/h - 320 m³/h |
| SEC average | -39,1 kWh/(m²*a) |
| Energieeffizienzklasse | A |
| Spannungsart | Wechselstrom |
| Bemessungsspannung | 230 V |
| Netzfrequenz | 50 Hz / 60 Hz |
| Leistungsaufnahme nach DIN EN 13141-7 (A7) |
36 W |
| Stand-By-Leistungsaufnahme | < 1 W |
| IMax | 1,5 A |
| Schutzart | IP 40 |
| DIBT-Zulassung | ja |
| PHI-Zertifizierung | ja |
| SPI-Wert | 0,22 Wh/m³ |
| Einbauort | stehend / Wand |
| Systemart | zentral |
| Material Gehäuse | verzinktes Stahlblech, pulverbeschichtet |
| Material Wärmetauscher | Kunststoff |
| Material Innenverkleidung | Kunststoff EPP |
| Farbe | verkehrsweiß (RAL 9016) |
| Gewicht | 69,61 kg |
| Gewicht mit Verpackung | 81,8 kg |
| Filterklasse | ISO Coarse 85 % (G4) / ISO ePM1 80 % (F7) |
| Anschlussdurchmesser | 160 mm |
| Anschlussdurchmesser Kondensatablauf | 1 1/2" (Siebventil) |
| Breite | 841 mm |
| Höhe | 857 mm |
| Tiefe | 598 mm |
| Breite mit Verpackung | 900 mm |
| Höhe mit Verpackung | 1.120 mm |
| Tiefe mit Verpackung | 650 mm |
| Fördermitteltemperatur bei IMax | -20 °C bis 40 °C |
| Max. Wärmebereitstellungsgrad nach DIN EN 13141-7 (A7) |
93 % |
| Wärmetauscherbauart | Enthalpie-Kreuz-Gegenstrom |
| Feuchterückgewinnung bei Enthalpie-Wärmetauscher nach DIN EN 13141-7 (A2) |
68 % |
| Position Abluft | links |
| Bypass | nein |
| Vorheizregister | nein |
| Enthalpie-Wärmetauscher | ja |
| Frostschutzschaltung | ja |
| Sommerschaltung | ECO-Abluft / ECO-Zuluft |
| Filterüberwachung | zeitgesteuert |
| Feuchteregelung | integriert |
| CO2-Regelung (optional) |
SKD |
| Luftqualitätsregelung (optional) |
EAQ 10/3 |
| KNX-Anbindung (optional) |
K-SM |
| MODBUS-Schnittstelle | integriert |
| Bedienteil im Lieferumfang | RLS 1 WR, App |
| Bedienteil (optional) |
RLS T2 WS, RLS G1 WS |
| Funkintegration EnOcean (optional) |
E-SM |
| Mobile Ansteuerung | ja |
| Schalldruckpegel Gehäuseabstrahlung | 36 dB(A) (Abstand 1 m, Schallabsorption 10 m²) |
| Zulassungsnummer | Z-51.3-382 |
| Verpackungseinheit | 1 Stück |
| Sortiment | K |
| GTIN (EAN) | 4012799952244 |
Gehäuse
| Gehäusematerial | Pulverbeschichtetes Stahlblechgehäuse |
| Farbe | Verkehrsweiß RAL 9016 |
| Filterwechsel | einfach ohne Werkzeug möglich |
| Innengehäuse | Dichtes wärmebrückenfreies Innengehäuse aus temperaturbeständigem, schall- und wärmedämmendem EPP-Material (durchschnittliche Wandstärke 47 mm) |
| EPP-Gehäuse | sehr gute hygienische / nicht hygroskopische Eigenschaften |
| Materialprüfung | geprüft vom Institut für Lufthygiene nach VDI 6022 |
| Kondensatwanne | im EPP-Gehäuse integriert |
| Reinigung | Geräteoberfläche und Geräte-Innengehäuse sind einfach zu reinigen |
| Innenauskleidung | schalldämmende Innenauskleidung im Zuluftkanal |
| Kondensatablauf | über Siebventil 1 ½“ |
| Gerätesiphon | optionaler Gerätesiphon DN 40 (siehe Zubehör) |
|
|
|
|
Montageanleitung
Die Netzleitung ist bereits fertig verdrahtet und aus dem Lüftungsgerät herausgeführt. Führen Sie die Steuerleitung der Bedieneinheit RLS 1 WR in das Lüftungsgerät und verbinden es auf der Hauptplatine des Elektronikeinschubs. Beachten Sie dabei das Beiblatt „Sicherheitshinweise“ und stellen Sie sicher, dass Sie beim Arbeiten in der Höhe geeignete Leitern und Aufstiegshilfen verwenden und für deren Standsicherheit sorgen. Im besten Fall nehmen Sie sich eine zweite Person zur Hilfe und stellen sicher, dass sich niemand unterhalb des Gerätes aufhält.
Zur Montage an der Wand kippen Sie das Frontblech an den oberen Ecken nach vorne, nehmen es nach oben ab, lösen die 4 Schrauben in der Innenabdeckung und nehmen diese ab, beachten Sie dabei die Aufkleberhinweise. Danach montieren Sie die Wandschiene mit geeignetem Befestigungsmaterial an der Wand und achten dabei auf eine waagerechte Ausrichtung. Kleben Sie die beiden Gummipuffer an die unteren Ecken der Geräterückseite und hängen das Gerät in die Wandschiene ein. Wenn das Gerät hängt, bringen Sie an den Kondensatablauf einen Siphon und den offenen Tropftrichter an. Dann füllen Sie den Ablauf mit Wasser um die Dichtheit und den Abfluss z prüfen, sorgen Sie dafür dass auch nach längeren Trockenperioden der Siphon mit Wasser gefüllt ist. Den Siphon bringen Sie dann mit dem Tropftrichter und Sperrwasserhöhe an und setzen die Innenabdeckung in die untere Gehäuseschiene ein, schließen diesen und befestigen ihn mit den 4 Schrauben. Als letztes hängen Sie noch das Frontblech in die beiden Laschen ein und schließen diesen. Für weitere Anweisungen und Sicherheitshinweise lesen sie bitte die mitgelieferte Montageanleitung.
Zur Montage an der Wand kippen Sie das Frontblech an den oberen Ecken nach vorne, nehmen es nach oben ab, lösen die 4 Schrauben in der Innenabdeckung und nehmen diese ab, beachten Sie dabei die Aufkleberhinweise. Danach montieren Sie die Wandschiene mit geeignetem Befestigungsmaterial an der Wand und achten dabei auf eine waagerechte Ausrichtung. Kleben Sie die beiden Gummipuffer an die unteren Ecken der Geräterückseite und hängen das Gerät in die Wandschiene ein. Wenn das Gerät hängt, bringen Sie an den Kondensatablauf einen Siphon und den offenen Tropftrichter an. Dann füllen Sie den Ablauf mit Wasser um die Dichtheit und den Abfluss z prüfen, sorgen Sie dafür dass auch nach längeren Trockenperioden der Siphon mit Wasser gefüllt ist. Den Siphon bringen Sie dann mit dem Tropftrichter und Sperrwasserhöhe an und setzen die Innenabdeckung in die untere Gehäuseschiene ein, schließen diesen und befestigen ihn mit den 4 Schrauben. Als letztes hängen Sie noch das Frontblech in die beiden Laschen ein und schließen diesen. Für weitere Anweisungen und Sicherheitshinweise lesen sie bitte die mitgelieferte Montageanleitung.
Montagehinweise
im Lieferumfang enthaltenen Wandhalterung ermöglicht leichte, zeitsparendde Montage.
leicht demontierbarbarer Gehäusedeckel über praktische Magnetverschlüsse.
Schalldämpfer Zu- und abluftseitig vorsehen.
Anmerkung: umrüsten aller Geräte-Varianten (z.B. „K“) durch andere Geräte-Varianten (z.B. „KRET“) im Nachhinein noch möglich
Anmerkung: umrüsten aller Geräte-Varianten (z.B. „K“) durch andere Geräte-Varianten (z.B. „KRET“) im Nachhinein noch möglich
Maßzeichnungen
|
|
Produktbeschreibung
- ErP-Label
- ErP-Produktdatenblatt
- ErP-Produktinformation
- Filterübersicht zentrale KWL-Geräte
- Funktionsbeschreibung
- Produktdatenblatt
Prospekte
- BIM-Flyer
- Prospekt Wohlfühlklima für Wohnungen und Einfamilienhäuser
- Prospekt WS 160 Flat, WS 170, WS 320, WS 470, WR 310, WR 410 und App-/Web-Tool-Bedienung
Planung
- 3D-CAD DWG
- 3D-CAD DXF
- 3D-CAD IGS
- 3D-CAD STEP
- Allgemeine technische Informationen
- KWL-Auslegungsformular
- Praktischer Leitfaden für die Komfortlüftung mit Wärmerückgewinnung
Bedienung, Montage und Wartung
- Bedienungsanleitung
- Installations-, Inbetriebnahme- und Wartungsanleitung
- Schaltbilder
- Schnelleinstieg Bedienungsanleitung
Zulassungen & Zertifikate
Videos
Produktgalerie überspringen
Maico Rohrübergang MT-Ü160/150 – DN 160/150 mm – für MT-R/MT-B auf Wickelfalz/Geräte/Durchführungen – flexibel & sicher – 0059.0990

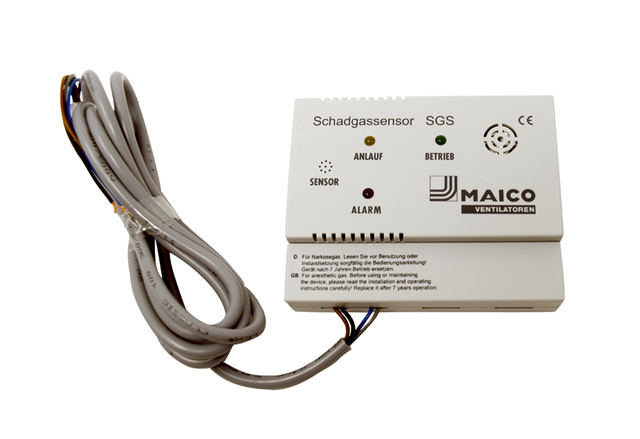

Maico Schadgassensor SGS – 12 V DC – Relais 1A/30V DC – IP 20 – Narkose-/Gas-Erkennung – für MAICO WS-Lüftung – Alarmfunktion – 0093.1323
