e² 60 kurz Einschub von Lunos 40150
Hersteller-Nummer 40150
Ihr Vorteile als Luftbude-Kunde
Tiefpreis
Garantie
Kostenfreie
Planung
Vermittlung
Handwerker
Alle
Nachweise
Sofort-Hilfe
Hotline
e² von Lunos
Der e² des Herstellers LUNOS gehört zu den kleinsten dezentralen Lüftern des Berliner Unternehmens. Ausgelegt für die Wohnraumlüftung mit Wärmerückgewinnung basiert die Technik des axialen Außenwandlüfters auf dem Prinzip des regenerativen Wärmetausches. Entwickelt wurde hier ein kompakter, aus einem Keramikverbundwerkstoff bestehender Wärmespeicher, der einen maximalen Wärmebereitstellungsgrad von 90,6 % bringt. Neben der Standardvariante e² gibt es den e²kurz, e²60 und e²60 kurz. Was den Lüfter ausmacht, in welchen Varianten die e2-Serie erhältlich ist und wie effektiv der dezentrale Lüfter wirklich arbeitet, haben wir uns einmal genauer angeschaut.
Vorteile des e² von Lunos
EC-Technik für einen niedrigen Schallpegel
Beim e2 verbinden sich hocheffiziente Motoren mit neuester ec-Technologie mit strömungsmechanisch überarbeiteten und speziell ausgewuchteten Ventilatoren: Laufgeräusche wie Eigengeräusche werden auf ein Minimum reduziert.
Messflächenschalldruckpegel
(jeweils 18, 31 bzw. 38 m³/h Fördervolumen):
Messflächenschalldruckpegel
(jeweils 18, 31 bzw. 38 m³/h Fördervolumen):
16,5 dB in Stufe 1
19,5 dB in Stufe 2
26 dB in Stufe 3
Dadurch liegen die Lüfter unter den geforderten max. Schallemissionswerten der DIN für Wohn- und Schlafräume.
19,5 dB in Stufe 2
26 dB in Stufe 3
Dadurch liegen die Lüfter unter den geforderten max. Schallemissionswerten der DIN für Wohn- und Schlafräume.
Effizient und umweltfreundlich
Mittels der sehr geringen Leistungsaufnahmen sind die Lüfter e2, e2kurz und e260 besonders energieeffizient und gewährleisten dadurch sehr gute Energieeffizienzklassen. So beträgt die Leistungsaufnahme umgerechnet nur 0,09 W/m³/h. Dadurch überzeugt der e² mit Energieeffizienz, einem aktiven Beitrag zum Umweltschutz und einer merklichen Energieeinsparung. Die in der aktuellen DIN 1946-6 geforderten Werte für Geräte der Effizienzklasse E werden um ein Vielfaches unterschritten.
Innovativ und kostensparend durch Wärmerückgewinnung
Das Prinzip des regenerativen Wärmetausches wird bei den Lüftern der e²-Serie durch den sogenannten acuvent-Speicherstein umgesetzt. Dieser sitzt mitten im Luftstrom eines ec-Motors mit Axialventilator. Im Reversiermodus nimmt der Wärmespeicher die Wärmeenergie der Raumluft auf und gibt sie anschließend an die einströmende Außenluft wieder ab. Durch diese effiziente Nutzung der Heizenergie im Wärmespeicher kann bis zu 90 % der Heizenergie trotz Lüftung erhalten bleiben.
Hinweis: Um eine ausgeglichene Zu- und Abluftbilanz zu erreichen, benötigen Sie mindestens zwei Lüftungsgeräte bzw. eine gerade Stückzahl an e²-Lüftern.
Hinweis: Um eine ausgeglichene Zu- und Abluftbilanz zu erreichen, benötigen Sie mindestens zwei Lüftungsgeräte bzw. eine gerade Stückzahl an e²-Lüftern.
Schmal und platzsparend
Die e²-Serie gehört zu den kleinsten dezentralen Lüftungssystemen mit Wärmerückgewinnung. e² und e²kurz sind in ihrer Volumenstromklasse äußerst kompakt gebaut und bieten eine geringe Abmessung selbst für beengte Platzverhältnisse.
Kombinierbar mit anderen Geräten
Besitzen Sie bereits ein LUNOS Lüftungssystem, so können Sie die vorhandenen Lüfter der 160er-Serie der Typen ALD-R 160 oder ALD-R 160 L mit LUNOtherm aufgrund derselben Wanddurchführung durch die Lüfter e2 und e2kurz austauschen. Im Neubau können Sie den LUNOS e² mit allen LUNOtherm-Fassadenelementen kombinieren. Kombiniert mit den Fassadenelementen ist vom Lüftungssystem nur ein kleiner Schlitz in der Fensterlabung sichtbar. Auf auffällige Gitter oder große Wandaufbauten können Sie daher verzichten.
Variabel montierbar
Sie können alle Lüfter der Serie e² sowohl für Ihren Neubau als bei Ihrer Sanierung einsetzen. Bei einem Neubau setzen Sie die Lüfter mithilfe eines Wandeinbaugehäuses zwischen die Steine. Im Falle einer Sanierung können Sie die Lüfter nachträglich mithilfe einer 162 mm bzw. 100 mm (e²mini) großen Kernbohrung einbauen. Hierfür muss die Wand mindestens 300 mm stark sein. Die Steuerung wird in eine handelsübliche Elektronikdose oder in die Unterverteilung eingebaut und verkabelt. Dann sind nur drei Adern mit 12V-Schutzkleinspannung notwendig.
Effizient und umweltfreundlich
Die bauaufsichtliche Zulassung des e² konnte durch das DIBt bis Mitte 2021 verlängert werden.
Hinweis: Sie können den Motor des e² mittels Steuerung feuchtegeführt und/oder mit Zeitfunktionen betreiben.
Varianten des e2
Hinweis zur Auswahl Ihrer Wunschvariante
Bei den Varianten erhalten Sie entweder ein Komplettset (bestehend aus dem Einschub, der Innenblende, einem Rohr und einer Außenhaube) oder nur den Einschub. Wenn Sie einzelne Komponenten zusammenstellen wollen, bestellen Sie bitte die einzelnen Artikel im Shop.
LUNOS bietet in der Serie e2 vier Lüfter für verschiedene Anforderungen. Als universelle Lüftungslösung, eignet sich der e2 auch bei hohen Schallschutzanforderungen. Mithilfe der vier Varianten e2, e2kurz, e260 und e260 kurz finden Sie den passenden Lüfter zu Ihrer Wandstärke und können selbst sehr schmale Wände mit Lüftungsgeräten bestücken.
e² und e²60
e² kurz und e²60 kurz
Hinweis:
In diesem Angebot ist nur der Einschub ohne Innen- sowie Außenblende enthalten. (s. Produktbild)
Die Innen- und Außenblende finden Sie in ebenfalls in unserem Shop.
Die Innen- und Außenblende finden Sie in ebenfalls in unserem Shop.
Funktion des e2 von Lunos
E²-Lüfter eignen sich für den Zu- und Abluftbetrieb in Wohnräumen. Hierfür arbeiten stets zwei Geräte paarweise im Betrieb. Für eine effiziente Wohnraumlüftung müssen Sie also immer eine gerade Anzahl an Lüftungsgeräten verbauen.
Für diese Wohnräume ist der e2 ausgelegt:
Wohnzimmer
Kinderzimmer
Esszimmer
Schlafzimmer
Arbeitsräume
Für reine Ablufträume wie Küche und Bad eignet sich hingegen der eego, der aus Feuchträumen die anfallende Feuchtigkeit sowie verbrauchte Raumluft absaugt. Bei diesem Lüfter ist ein paarweiser Betrieb nicht notwendig, da in diesem Abluftgerät durch zwei kleine Versionen des e² eine gleichzeitige Zu– und Abluft mit Wärmerückgewinnung gewährleistet ist. Mehr über das Abluftgerät erfahren Sie in unserer Produktvorstellung zum eego hier im Lüftungsshop von Luftbude.
Eckdaten zur e2-Serie:
Zulassung Z-51.3-242
RoHS und WEEE konform
EnEV und DIN 1946-6 konform
Getestet nach DIN 308 und DIBt Standard
Einsetzbar in Niedrigenergiehäusern
Wie funktioniert die Lüftung in Wohn– und Schlafräumen mit dem e²?
Basis des Lunos-e2 ist das Prinzip des regenerativen Wärmetauschers: Zu- und Abluft durchlaufen denselben Wärmespeicher. Während der ausströmenden Raumluft Wärme entzogen und gleich einem Akku im Kern gespeichert wird, kann der einströmenden Frischluft im Speicherelement diese Wärme wieder zugeführt werden. So können Heizenergie erhalten und somit Heizkosten reduziert werden. Um diese Wärme zu erhalten und anschließend nutzen zu können, läuft der Lüfter im reversierenden Betrieb. Das bedeutet: Ein Lüfter arbeitet 70 Sekunden (beim e2 kurz: 50 s) im Zuluftbetrieb, bringt also frische Luft von außen in den Raum. Das zweite Gerät arbeitet hingegen in diesen 70 Sekunden (e2 kurz: 50 s) im Abluftbetrieb und transportiert verbrauchte Raumluft nach außen. Beide Geräte arbeiten hierbei in der jeweilig eingestellten Volumenstromstufe. Nach den 70 S. wechselt die Luftrichtung in den Geräten: aus Zuluft- wird Abluftbetrieb und umgekehrt. So entspricht die Summe der zugeführten stets der Summe der abgeführten Volumenströme.
Es ist möglich, die im Gegentakt arbeitenden Gerätepaare in zwei verschiedenen Räumen zu installieren und zu betreiben. Hierfür benötigen Sie zwischen den Räumen einen Luftverbund mit ausreichend großen Überström-Luftdurchlässen.
Hinweis: Der e2 hat im Grundlastbetrieb (0,09 W/m3/h) eine Leistungsaufnahme von 1,4 Watt. Nach der Ecodesign-Richtlinie erhält der dezentrale Wohnraumlüfter die Energieeffizienzklasse A.
Sie können die Lunos Lüfter der e2-Serie im Temperatureinsatzbereich zwischen - 15°C bis + 40°C und bei einer relativen Luftfeuchte von bis zu 65 % im Innenraumbereich (nicht kondensierend) verwenden.
Achtung: Droht eine Überschreitung der Einsatzgrenzen, sollten Sie den Lüfter ausschalten und die Innenblende schließen. Stellen Sie die Frischluftzufuhr in diesen Fällen über die normale Fensterlüftung sicher.
| e² | e² kurz | e² 60 | e² 60 kurz | |
| max. Wärmebereitstellungsgrad | 96 % | 85 % | 96 % | 90 % |
| Volumenstrom | 15 - 38 m³/h | 15 - 38 m³/h | 5 - 60 m³/h | 5 - 60 m³/h |
| Leistungsaufnahme je Gerät | 0,7 - 4 W | 0,6 - 3,9 W | 0,4 - 3,3 W | 0,4 - 3,3 W |
| spezifische Leistungsaufnahme | 0,08 W/m³/h | 0,08 W/m³/h | 0,05 W/m³/h | 0,05 W/m³/h |
| Netzspannung/-frequenz | 12V DC SELV | 12V DC SELV | 12V DC SELV | 12V DC SELV |
| Schalldruckpegel (1m) | 21 - 41 dB (A) | 21 - 41 dB (A) | 10 - 48 dB (A) | ab 18 dB(A) |
| max. Normschallpegeldifferenz | 54 dB | 54 dB | 67 dB | 67 dB |
| Mindesteinbaulänge | 300 mm | 200 mm | 280 mm | 200 mm |
| Länge des Gerätes | 243 mm | 165 mm | 243 mm | 160 mm |
| ø Kernbohrung | 180 mm | 180 mm | 180 mm | 154 mm |
1. Einschub:
Wählen Sie Ihren Einschub mit ec-Technik für die Be- und Entlüftung mit Wärmerückgewinnung. Achten Sie hierbei auf die Mindestrundkanallänge, je nach Durchmesser benötigen Sie eine entsprechende Bohrung bzw. ein entsprechendes Wandeinbaugehäuse.
- e²60: Lüftung mit Wärmerückgewinnung für Wohnräume, effizienz- und geräuschoptimiert: inkl. keramischem Speicherelement, EPP-Schaumgehäuse,Wärmedämmung, G3-Filter, ec-Motor, Mindestrundkanallänge: 240 mm
- e²: Lüftung mit Wärmerückgewinnung für Wohnräume: inkl. keramischem Speicherelement, EPP-Schaumgehäuse, Wärmedämmung, G3-Filter, 12 V SELV ec-Motor, Mindestrundkanallänge: 280 mm
- e²kurz: Lüftung mit Wärmerückgewinnung für Wohnräume: Bauart wie e2, jedoch gekürztes Speicherelement, Mindestrundkanallänge: 200 mm
- e²60 kurz: Lüftung mit Wärmerückgewinnung für Wohnräume: Bauart wie e260, jedoch kürzeres Speicherelement
2. Rohr:
Für die Wanddurchführung benötigen Sie einen Rundkanal, in den Sie den Lüfter einschieben können. Besitzen Sie bereits einen Kanal, brauchen Sie kein Rohr auszuwählen. Ansonsten entscheiden Sie sich zwischen der kürzeren und der längeren Variante.
- Kein
- 50 cm: Rundkanal für alle Geräte der 160er Serie, (auch verwendbar mit LUNOtherm), Maße (Ø x L): 160 x 500 mm
- 70 cm: Rundkanal wie oben in 700 mm Länge, Maße (Ø x L): 160 x 700 mm
3. Innenblende:
Entscheiden Sie, wie Ihre Blende zum Rauminneren hin aussehen soll. Wählen Sie Ihr gewünschtes Material oder einen zusätzlich integrierten Schallschutz.
- Keine
- Standard: Maße (H x B x T): 180 x 180 x 35 mm
- Komfort: Komfort Innenblende im Kunststoffdesign, Maße (H x B x T): 191 x 180 x 60 mm
- Komfort Glas: Komfort Innenblende im Glasdesign, Maße (H x B x T): 197 x 185 x 66 mm
- Schallschutz: Schallschutz Innenblende, inkl. waschbarer Filter, je ein Stück Filterklasse G2 und G3, Maße (H x B x T): 250 x 250 x 78 mm
4. Außenhaube:
In welcher Farbe und Form soll die Außenhaube Ihres e2 sein: Klassisch Weiß oder metallisches Design in Edelstahl oder Kupfer, runde Form oder eckig?
- Keine
- Kunststoff rund/ weiß: Außengitter, weiß mit Krallenbefestigung, Insektenschutz und Fassadenschutzring, Ø = 180 mm, ähnlich RAL 9016
- Kunststoff rund/ anthrazit: Außengitter, anthrazit mit Krallenbefestigung, Insektenschutz und Fassadenschutzring, Ø = 180 mm, ähnlich RAL 7016
- Kunststoff rund/ gesandet: Außengitter, besandet mit Krallenbefestigung, Insektenschutz und Fassadenschutzring in Weiß, Ø = 180 mm
- Metall rund/ Edelstahl: Außengitter für Innendurchmesser 125-160 mm, Insektenschutz, Ausführung in Edelstahl zum Stecken, Ø = 175 mm
- Metall rund/Kupfer: Außengitter für Innendurchmesser 125-160 mm, Insektenschutz, Ausführung in Kupfer zum Stecken, Ø = 175 mm
- Metall eckig/ Edelstahl: Außengitter für Innendurchmesser 160-200 mm, Insektenschutz, Ausführung in Edelstahl zum Stecken, (H x B) 228 x 228 mm
- Metall eckig/ Kupfer: Außengitter für Innendurchmesser 160-200 mm, Insektenschutz, Ausführung in Kupfer zum Stecken, (H x B) 228 x 228 mm
- Schallhaube ALU weiß: Außenhaube mit Schalldämmung, Aluminium weiß pulverbeschichtet, Maße (H x B x T): 235 x 205 x 72 mm, ähnlich RA
- Schallhaube ALU anthrazit: Außenhaube mit Schalldämmung , Aluminium anthrazit pulverbeschichtet, Maße (H x B x T): 235 x 205 x 72 mm, ähnlich RAL 7016
Achtung: Falls Sie für die Außenhaube einen Cornerabschluss wünschen, müssen Sie diesen extra bestellen und im Bestellvorgang bei Außenabschluss „keine“ auswählen.
Upgraden Sie Ihren Lunos e2-Serienlüfter zum unsichtbaren Laibungslüfter:
Sie können die Lüfter der e2-Serie mit dem LUNOtherm sowie dem LUNOtherm-S Fassadenelement kombinieren. So entfällt das Außengitter auf der Fassade und Sie bekommen lediglich einen schmalen Lüftungsspalt in der Laibung oder im Sturz.
Sie können die Lüfter der e2-Serie mit dem LUNOtherm sowie dem LUNOtherm-S Fassadenelement kombinieren. So entfällt das Außengitter auf der Fassade und Sie bekommen lediglich einen schmalen Lüftungsspalt in der Laibung oder im Sturz.
Montagehinweis: Achten Sie vor dem Anbau Ihres Lüfters, darauf, dass sich das Gerät nicht über empfindlichen Möbeln, Oberflächen oder Bildern befindet. Wählen Sie eine Wand, die unter dem Lüfter „frei“ bleiben kann. Installieren Sie die Lüfter außerdem nicht oberhalb oder in der Nähe von Raumthermostaten und halten Sie den empfohlenen Mindestabstand des Gerätepaares in einer Wand von 1 m ein. Nachdem Sie für Ihren Lüfter die passende Position gefunden haben, folgen Sie der Montageanleitung.
Einbauanleitungen:
5/UNI-FT Universalsteuerung ab SN 200000
5/UNI-FT Universalsteuerung bis SN 199999
e²-Serie
Einbauanleitungen:
5/UNI-FT Universalsteuerung ab SN 200000
5/UNI-FT Universalsteuerung bis SN 199999
e²-Serie
Für Ihre Lunos-Geräte der e²-Serie erhalten Sie folgendes Zubehör als Zusatz-oder Austauschteile:
Innenblende kpl. 9/IBE
Ersatzfilter G3, 9/FIB3R 3er Pack
Schalldämmset 9/SW
Winddrucksicherung 9/WDSE (für Montagerohre ab 370 mm Länge)
Schallschutzblende 9/IBS
Hinweis: Für Allergiker sind optionale Pollenfilter ideal, die Pollen, Schmutz und Schwebstoffe aus der einströmenden Frischluft filtern, bevor diese in die Wohnräume gelangen.
Ersatzfilter G3, 9/FIB3R 3er Pack
Schalldämmset 9/SW
Winddrucksicherung 9/WDSE (für Montagerohre ab 370 mm Länge)
Schallschutzblende 9/IBS
Hinweis: Für Allergiker sind optionale Pollenfilter ideal, die Pollen, Schmutz und Schwebstoffe aus der einströmenden Frischluft filtern, bevor diese in die Wohnräume gelangen.
Haben Sie das Produkt günstiger gesehen?
Zögern Sie nicht und fragen Sie bei uns nach!
549,00 €
Konfigurieren
bis 10 Jahre Garantie
Lebenslanges
Umtauschrecht
PDF Angebot erstellen
PDF Angebot für diesen Artikel erstellen (Klick)
Tipp: Legen Sie mehrere Artikel in den Warenkorb und fordern Sie dort das Angebot an. Registrierte Benutzer können ein individualisiertes Angebot herunterladen.
Ihr Vorteile als Luftbude-Kunde
Tiefpreis
Garantie
Kostenfreie
Planung
Vermittlung
Handwerker
Alle
Nachweise
Sofort-Hilfe
Hotline
e² von Lunos
Der e² des Herstellers LUNOS gehört zu den kleinsten dezentralen Lüftern des Berliner Unternehmens. Ausgelegt für die Wohnraumlüftung mit Wärmerückgewinnung basiert die Technik des axialen Außenwandlüfters auf dem Prinzip des regenerativen Wärmetausches. Entwickelt wurde hier ein kompakter, aus einem Keramikverbundwerkstoff bestehender Wärmespeicher, der einen maximalen Wärmebereitstellungsgrad von 90,6 % bringt. Neben der Standardvariante e² gibt es den e²kurz, e²60 und e²60 kurz. Was den Lüfter ausmacht, in welchen Varianten die e2-Serie erhältlich ist und wie effektiv der dezentrale Lüfter wirklich arbeitet, haben wir uns einmal genauer angeschaut.
Vorteile des e² von Lunos
EC-Technik für einen niedrigen Schallpegel
Beim e2 verbinden sich hocheffiziente Motoren mit neuester ec-Technologie mit strömungsmechanisch überarbeiteten und speziell ausgewuchteten Ventilatoren: Laufgeräusche wie Eigengeräusche werden auf ein Minimum reduziert.
Messflächenschalldruckpegel
(jeweils 18, 31 bzw. 38 m³/h Fördervolumen):
Messflächenschalldruckpegel
(jeweils 18, 31 bzw. 38 m³/h Fördervolumen):
16,5 dB in Stufe 1
19,5 dB in Stufe 2
26 dB in Stufe 3
Dadurch liegen die Lüfter unter den geforderten max. Schallemissionswerten der DIN für Wohn- und Schlafräume.
19,5 dB in Stufe 2
26 dB in Stufe 3
Dadurch liegen die Lüfter unter den geforderten max. Schallemissionswerten der DIN für Wohn- und Schlafräume.
Effizient und umweltfreundlich
Mittels der sehr geringen Leistungsaufnahmen sind die Lüfter e2, e2kurz und e260 besonders energieeffizient und gewährleisten dadurch sehr gute Energieeffizienzklassen. So beträgt die Leistungsaufnahme umgerechnet nur 0,09 W/m³/h. Dadurch überzeugt der e² mit Energieeffizienz, einem aktiven Beitrag zum Umweltschutz und einer merklichen Energieeinsparung. Die in der aktuellen DIN 1946-6 geforderten Werte für Geräte der Effizienzklasse E werden um ein Vielfaches unterschritten.
Innovativ und kostensparend durch Wärmerückgewinnung
Das Prinzip des regenerativen Wärmetausches wird bei den Lüftern der e²-Serie durch den sogenannten acuvent-Speicherstein umgesetzt. Dieser sitzt mitten im Luftstrom eines ec-Motors mit Axialventilator. Im Reversiermodus nimmt der Wärmespeicher die Wärmeenergie der Raumluft auf und gibt sie anschließend an die einströmende Außenluft wieder ab. Durch diese effiziente Nutzung der Heizenergie im Wärmespeicher kann bis zu 90 % der Heizenergie trotz Lüftung erhalten bleiben.
Hinweis: Um eine ausgeglichene Zu- und Abluftbilanz zu erreichen, benötigen Sie mindestens zwei Lüftungsgeräte bzw. eine gerade Stückzahl an e²-Lüftern.
Hinweis: Um eine ausgeglichene Zu- und Abluftbilanz zu erreichen, benötigen Sie mindestens zwei Lüftungsgeräte bzw. eine gerade Stückzahl an e²-Lüftern.
Schmal und platzsparend
Die e²-Serie gehört zu den kleinsten dezentralen Lüftungssystemen mit Wärmerückgewinnung. e² und e²kurz sind in ihrer Volumenstromklasse äußerst kompakt gebaut und bieten eine geringe Abmessung selbst für beengte Platzverhältnisse.
Kombinierbar mit anderen Geräten
Besitzen Sie bereits ein LUNOS Lüftungssystem, so können Sie die vorhandenen Lüfter der 160er-Serie der Typen ALD-R 160 oder ALD-R 160 L mit LUNOtherm aufgrund derselben Wanddurchführung durch die Lüfter e2 und e2kurz austauschen. Im Neubau können Sie den LUNOS e² mit allen LUNOtherm-Fassadenelementen kombinieren. Kombiniert mit den Fassadenelementen ist vom Lüftungssystem nur ein kleiner Schlitz in der Fensterlabung sichtbar. Auf auffällige Gitter oder große Wandaufbauten können Sie daher verzichten.
Variabel montierbar
Sie können alle Lüfter der Serie e² sowohl für Ihren Neubau als bei Ihrer Sanierung einsetzen. Bei einem Neubau setzen Sie die Lüfter mithilfe eines Wandeinbaugehäuses zwischen die Steine. Im Falle einer Sanierung können Sie die Lüfter nachträglich mithilfe einer 162 mm bzw. 100 mm (e²mini) großen Kernbohrung einbauen. Hierfür muss die Wand mindestens 300 mm stark sein. Die Steuerung wird in eine handelsübliche Elektronikdose oder in die Unterverteilung eingebaut und verkabelt. Dann sind nur drei Adern mit 12V-Schutzkleinspannung notwendig.
Effizient und umweltfreundlich
Die bauaufsichtliche Zulassung des e² konnte durch das DIBt bis Mitte 2021 verlängert werden.
Hinweis: Sie können den Motor des e² mittels Steuerung feuchtegeführt und/oder mit Zeitfunktionen betreiben.
Varianten des e2
Hinweis zur Auswahl Ihrer Wunschvariante
Bei den Varianten erhalten Sie entweder ein Komplettset (bestehend aus dem Einschub, der Innenblende, einem Rohr und einer Außenhaube) oder nur den Einschub. Wenn Sie einzelne Komponenten zusammenstellen wollen, bestellen Sie bitte die einzelnen Artikel im Shop.
LUNOS bietet in der Serie e2 vier Lüfter für verschiedene Anforderungen. Als universelle Lüftungslösung, eignet sich der e2 auch bei hohen Schallschutzanforderungen. Mithilfe der vier Varianten e2, e2kurz, e260 und e260 kurz finden Sie den passenden Lüfter zu Ihrer Wandstärke und können selbst sehr schmale Wände mit Lüftungsgeräten bestücken.
e² und e²60
e² kurz und e²60 kurz
Hinweis:
In diesem Angebot ist nur der Einschub ohne Innen- sowie Außenblende enthalten. (s. Produktbild)
Die Innen- und Außenblende finden Sie in ebenfalls in unserem Shop.
Die Innen- und Außenblende finden Sie in ebenfalls in unserem Shop.
Funktion des e2 von Lunos
E²-Lüfter eignen sich für den Zu- und Abluftbetrieb in Wohnräumen. Hierfür arbeiten stets zwei Geräte paarweise im Betrieb. Für eine effiziente Wohnraumlüftung müssen Sie also immer eine gerade Anzahl an Lüftungsgeräten verbauen.
Für diese Wohnräume ist der e2 ausgelegt:
Wohnzimmer
Kinderzimmer
Esszimmer
Schlafzimmer
Arbeitsräume
Für reine Ablufträume wie Küche und Bad eignet sich hingegen der eego, der aus Feuchträumen die anfallende Feuchtigkeit sowie verbrauchte Raumluft absaugt. Bei diesem Lüfter ist ein paarweiser Betrieb nicht notwendig, da in diesem Abluftgerät durch zwei kleine Versionen des e² eine gleichzeitige Zu– und Abluft mit Wärmerückgewinnung gewährleistet ist. Mehr über das Abluftgerät erfahren Sie in unserer Produktvorstellung zum eego hier im Lüftungsshop von Luftbude.
Eckdaten zur e2-Serie:
Zulassung Z-51.3-242
RoHS und WEEE konform
EnEV und DIN 1946-6 konform
Getestet nach DIN 308 und DIBt Standard
Einsetzbar in Niedrigenergiehäusern
Wie funktioniert die Lüftung in Wohn– und Schlafräumen mit dem e²?
Basis des Lunos-e2 ist das Prinzip des regenerativen Wärmetauschers: Zu- und Abluft durchlaufen denselben Wärmespeicher. Während der ausströmenden Raumluft Wärme entzogen und gleich einem Akku im Kern gespeichert wird, kann der einströmenden Frischluft im Speicherelement diese Wärme wieder zugeführt werden. So können Heizenergie erhalten und somit Heizkosten reduziert werden. Um diese Wärme zu erhalten und anschließend nutzen zu können, läuft der Lüfter im reversierenden Betrieb. Das bedeutet: Ein Lüfter arbeitet 70 Sekunden (beim e2 kurz: 50 s) im Zuluftbetrieb, bringt also frische Luft von außen in den Raum. Das zweite Gerät arbeitet hingegen in diesen 70 Sekunden (e2 kurz: 50 s) im Abluftbetrieb und transportiert verbrauchte Raumluft nach außen. Beide Geräte arbeiten hierbei in der jeweilig eingestellten Volumenstromstufe. Nach den 70 S. wechselt die Luftrichtung in den Geräten: aus Zuluft- wird Abluftbetrieb und umgekehrt. So entspricht die Summe der zugeführten stets der Summe der abgeführten Volumenströme.
Es ist möglich, die im Gegentakt arbeitenden Gerätepaare in zwei verschiedenen Räumen zu installieren und zu betreiben. Hierfür benötigen Sie zwischen den Räumen einen Luftverbund mit ausreichend großen Überström-Luftdurchlässen.
Hinweis: Der e2 hat im Grundlastbetrieb (0,09 W/m3/h) eine Leistungsaufnahme von 1,4 Watt. Nach der Ecodesign-Richtlinie erhält der dezentrale Wohnraumlüfter die Energieeffizienzklasse A.
Sie können die Lunos Lüfter der e2-Serie im Temperatureinsatzbereich zwischen - 15°C bis + 40°C und bei einer relativen Luftfeuchte von bis zu 65 % im Innenraumbereich (nicht kondensierend) verwenden.
Achtung: Droht eine Überschreitung der Einsatzgrenzen, sollten Sie den Lüfter ausschalten und die Innenblende schließen. Stellen Sie die Frischluftzufuhr in diesen Fällen über die normale Fensterlüftung sicher.
| e² | e² kurz | e² 60 | e² 60 kurz | |
| max. Wärmebereitstellungsgrad | 96 % | 85 % | 96 % | 90 % |
| Volumenstrom | 15 - 38 m³/h | 15 - 38 m³/h | 5 - 60 m³/h | 5 - 60 m³/h |
| Leistungsaufnahme je Gerät | 0,7 - 4 W | 0,6 - 3,9 W | 0,4 - 3,3 W | 0,4 - 3,3 W |
| spezifische Leistungsaufnahme | 0,08 W/m³/h | 0,08 W/m³/h | 0,05 W/m³/h | 0,05 W/m³/h |
| Netzspannung/-frequenz | 12V DC SELV | 12V DC SELV | 12V DC SELV | 12V DC SELV |
| Schalldruckpegel (1m) | 21 - 41 dB (A) | 21 - 41 dB (A) | 10 - 48 dB (A) | ab 18 dB(A) |
| max. Normschallpegeldifferenz | 54 dB | 54 dB | 67 dB | 67 dB |
| Mindesteinbaulänge | 300 mm | 200 mm | 280 mm | 200 mm |
| Länge des Gerätes | 243 mm | 165 mm | 243 mm | 160 mm |
| ø Kernbohrung | 180 mm | 180 mm | 180 mm | 154 mm |
1. Einschub:
Wählen Sie Ihren Einschub mit ec-Technik für die Be- und Entlüftung mit Wärmerückgewinnung. Achten Sie hierbei auf die Mindestrundkanallänge, je nach Durchmesser benötigen Sie eine entsprechende Bohrung bzw. ein entsprechendes Wandeinbaugehäuse.
- e²60: Lüftung mit Wärmerückgewinnung für Wohnräume, effizienz- und geräuschoptimiert: inkl. keramischem Speicherelement, EPP-Schaumgehäuse,Wärmedämmung, G3-Filter, ec-Motor, Mindestrundkanallänge: 240 mm
- e²: Lüftung mit Wärmerückgewinnung für Wohnräume: inkl. keramischem Speicherelement, EPP-Schaumgehäuse, Wärmedämmung, G3-Filter, 12 V SELV ec-Motor, Mindestrundkanallänge: 280 mm
- e²kurz: Lüftung mit Wärmerückgewinnung für Wohnräume: Bauart wie e2, jedoch gekürztes Speicherelement, Mindestrundkanallänge: 200 mm
- e²60 kurz: Lüftung mit Wärmerückgewinnung für Wohnräume: Bauart wie e260, jedoch kürzeres Speicherelement
2. Rohr:
Für die Wanddurchführung benötigen Sie einen Rundkanal, in den Sie den Lüfter einschieben können. Besitzen Sie bereits einen Kanal, brauchen Sie kein Rohr auszuwählen. Ansonsten entscheiden Sie sich zwischen der kürzeren und der längeren Variante.
- Kein
- 50 cm: Rundkanal für alle Geräte der 160er Serie, (auch verwendbar mit LUNOtherm), Maße (Ø x L): 160 x 500 mm
- 70 cm: Rundkanal wie oben in 700 mm Länge, Maße (Ø x L): 160 x 700 mm
3. Innenblende:
Entscheiden Sie, wie Ihre Blende zum Rauminneren hin aussehen soll. Wählen Sie Ihr gewünschtes Material oder einen zusätzlich integrierten Schallschutz.
- Keine
- Standard: Maße (H x B x T): 180 x 180 x 35 mm
- Komfort: Komfort Innenblende im Kunststoffdesign, Maße (H x B x T): 191 x 180 x 60 mm
- Komfort Glas: Komfort Innenblende im Glasdesign, Maße (H x B x T): 197 x 185 x 66 mm
- Schallschutz: Schallschutz Innenblende, inkl. waschbarer Filter, je ein Stück Filterklasse G2 und G3, Maße (H x B x T): 250 x 250 x 78 mm
4. Außenhaube:
In welcher Farbe und Form soll die Außenhaube Ihres e2 sein: Klassisch Weiß oder metallisches Design in Edelstahl oder Kupfer, runde Form oder eckig?
- Keine
- Kunststoff rund/ weiß: Außengitter, weiß mit Krallenbefestigung, Insektenschutz und Fassadenschutzring, Ø = 180 mm, ähnlich RAL 9016
- Kunststoff rund/ anthrazit: Außengitter, anthrazit mit Krallenbefestigung, Insektenschutz und Fassadenschutzring, Ø = 180 mm, ähnlich RAL 7016
- Kunststoff rund/ gesandet: Außengitter, besandet mit Krallenbefestigung, Insektenschutz und Fassadenschutzring in Weiß, Ø = 180 mm
- Metall rund/ Edelstahl: Außengitter für Innendurchmesser 125-160 mm, Insektenschutz, Ausführung in Edelstahl zum Stecken, Ø = 175 mm
- Metall rund/Kupfer: Außengitter für Innendurchmesser 125-160 mm, Insektenschutz, Ausführung in Kupfer zum Stecken, Ø = 175 mm
- Metall eckig/ Edelstahl: Außengitter für Innendurchmesser 160-200 mm, Insektenschutz, Ausführung in Edelstahl zum Stecken, (H x B) 228 x 228 mm
- Metall eckig/ Kupfer: Außengitter für Innendurchmesser 160-200 mm, Insektenschutz, Ausführung in Kupfer zum Stecken, (H x B) 228 x 228 mm
- Schallhaube ALU weiß: Außenhaube mit Schalldämmung, Aluminium weiß pulverbeschichtet, Maße (H x B x T): 235 x 205 x 72 mm, ähnlich RA
- Schallhaube ALU anthrazit: Außenhaube mit Schalldämmung , Aluminium anthrazit pulverbeschichtet, Maße (H x B x T): 235 x 205 x 72 mm, ähnlich RAL 7016
Achtung: Falls Sie für die Außenhaube einen Cornerabschluss wünschen, müssen Sie diesen extra bestellen und im Bestellvorgang bei Außenabschluss „keine“ auswählen.
Upgraden Sie Ihren Lunos e2-Serienlüfter zum unsichtbaren Laibungslüfter:
Sie können die Lüfter der e2-Serie mit dem LUNOtherm sowie dem LUNOtherm-S Fassadenelement kombinieren. So entfällt das Außengitter auf der Fassade und Sie bekommen lediglich einen schmalen Lüftungsspalt in der Laibung oder im Sturz.
Sie können die Lüfter der e2-Serie mit dem LUNOtherm sowie dem LUNOtherm-S Fassadenelement kombinieren. So entfällt das Außengitter auf der Fassade und Sie bekommen lediglich einen schmalen Lüftungsspalt in der Laibung oder im Sturz.

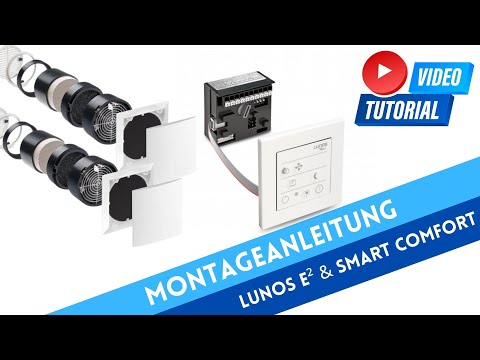

Montagehinweis: Achten Sie vor dem Anbau Ihres Lüfters, darauf, dass sich das Gerät nicht über empfindlichen Möbeln, Oberflächen oder Bildern befindet. Wählen Sie eine Wand, die unter dem Lüfter „frei“ bleiben kann. Installieren Sie die Lüfter außerdem nicht oberhalb oder in der Nähe von Raumthermostaten und halten Sie den empfohlenen Mindestabstand des Gerätepaares in einer Wand von 1 m ein. Nachdem Sie für Ihren Lüfter die passende Position gefunden haben, folgen Sie der Montageanleitung.
Einbauanleitungen:
5/UNI-FT Universalsteuerung ab SN 200000
5/UNI-FT Universalsteuerung bis SN 199999
e²-Serie
Einbauanleitungen:
5/UNI-FT Universalsteuerung ab SN 200000
5/UNI-FT Universalsteuerung bis SN 199999
e²-Serie
Für Ihre Lunos-Geräte der e²-Serie erhalten Sie folgendes Zubehör als Zusatz-oder Austauschteile:
Innenblende kpl. 9/IBE
Ersatzfilter G3, 9/FIB3R 3er Pack
Schalldämmset 9/SW
Winddrucksicherung 9/WDSE (für Montagerohre ab 370 mm Länge)
Schallschutzblende 9/IBS
Hinweis: Für Allergiker sind optionale Pollenfilter ideal, die Pollen, Schmutz und Schwebstoffe aus der einströmenden Frischluft filtern, bevor diese in die Wohnräume gelangen.
Ersatzfilter G3, 9/FIB3R 3er Pack
Schalldämmset 9/SW
Winddrucksicherung 9/WDSE (für Montagerohre ab 370 mm Länge)
Schallschutzblende 9/IBS
Hinweis: Für Allergiker sind optionale Pollenfilter ideal, die Pollen, Schmutz und Schwebstoffe aus der einströmenden Frischluft filtern, bevor diese in die Wohnräume gelangen.
Haben Sie das Produkt günstiger gesehen?
Zögern Sie nicht und fragen Sie bei uns nach!
Produktgalerie überspringen
LUNOS Rundkanal 9-R - Der passende Kanal für alle Lüfter der 160er Serie
57,14 €
Länge:
160x500mm
LUNOS Rundkanal 9-R - Optimale Luftführung für LüftungssystemeErleben Sie maximale Effizienz und Langlebigkeit mit dem LUNOS Rundkanal 9-R für Ihr Lüftungssystem.Der LUNOS Rundkanal 9-R ist die ideale Ergänzung für alle Lüfter der bewährten 160er Serie. Er gewährleistet eine zuverlässige und effiziente Luftführung, die für ein optimales Raumklima unerlässlich ist. Mit diesem Kanal stellen Sie sicher, dass Ihr Lüftungssystem stets seine volle Leistung entfaltet und eine hohe Luftqualität in Ihren Räumen gewährleistet ist.Ihre Vorteile im Überblick:Optimale Kompatibilität: Perfekt abgestimmt auf alle Lüfter der LUNOS 160er Serie für eine nahtlose Integration.Hohe Effizienz: Gewährleistet eine reibungslose und verlustarme Luftführung für maximale Leistung Ihres Lüftungssystems.Langlebige Materialien: Gefertigt aus hochwertigen Materialien für eine lange Lebensdauer und zuverlässige Funktion.Einfache Installation: Das durchdachte Design ermöglicht eine schnelle und unkomplizierte Montage in verschiedenen Umgebungen.Hersteller & QualitätAls Produkt des renommierten Herstellers LUNOS steht der Rundkanal 9-R für höchste deutsche Ingenieurskunst und kompromisslose Qualität. LUNOS ist bekannt für seine innovativen und langlebigen Lüftungssysteme, die strengen Qualitätskontrollen unterliegen und Ihnen eine zuverlässige Funktion über viele Jahre hinweg garantieren.Sichern Sie sich jetzt den LUNOS Rundkanal 9-R und optimieren Sie die Luftqualität in Ihren Räumen nachhaltig!Vertrauen Sie auf bewährte Qualität und eine Lösung, die Ihr Zuhause oder Büro spürbar verbessert. Kontaktieren Sie uns für eine persönliche Beratung oder bestellen Sie direkt online.
LUNOS-Außenverschlüsse für Ihre 160er-Serie: Mit integriertem Insektenschutz
122,14 €
Typ:
Schallhaube ALU weiß
LUNOS-Außenverschlüsse 160er-Serie - Effiziente Lüftung mit InsektenschutzOptimale Luftqualität und Komfort mit LUNOS-Außenverschlüssen – für ein Zuhause zum Wohlfühlen.Die LUNOS-Außenverschlüsse für Ihre 160er-Serie bieten eine intelligente Lösung für die Belüftung Ihres Zuhauses. Sie gewährleisten nicht nur eine konstante Frischluftzufuhr, sondern schützen gleichzeitig effektiv vor unerwünschten Insekten. Genießen Sie ein angenehmes Raumklima ohne Kompromisse bei der Hygiene und Ästhetik Ihrer Fassade.Ihre Vorteile im Überblick:Effektiver Schutz: Hält Insekten und groben Schmutz zuverlässig draußen und bewahrt die Sauberkeit Ihrer Innenräume.Optimiertes Raumklima: Sorgt für eine verbesserte Luftzirkulation und kontinuierliche Zufuhr frischer Luft in Ihren Wohnbereichen.Langlebige Qualität: Gefertigt aus robusten Materialien, garantieren diese Außenverschlüsse eine hohe Witterungsbeständigkeit und eine lange Nutzungsdauer.Ästhetisches Design: Fügt sich harmonisch in jede Fassadengestaltung ein und bewahrt das äußere Erscheinungsbild Ihres Gebäudes.Hersteller & QualitätVertrauen Sie auf die bewährte Qualität eines führenden Herstellers im Bereich Lüftungssysteme. Unsere Produkte werden nach hohen Standards gefertigt und gewährleisten zuverlässige Funktion und Langlebigkeit.Sichern Sie sich jetzt ein gesundes und insektenfreies Raumklima! Entdecken Sie die Vorteile unserer LUNOS-Außenverschlüsse und schaffen Sie sich ein Zuhause zum Durchatmen. Für weitere Informationen oder eine persönliche Beratung stehen wir Ihnen gerne zur Verfügung.
Varianten ab 22,04 €
LUNOS-Smart Comfort Steuerung 5-SC-FT: Steuern Sie Ihre dezentralen Lüfter einfach per Knopfdruck
220,94 €
Lunos Smart Comfort Steuerung 5/SC-FT – Intelligente LüftungssteuerungIntelligente Lüftungssteuerung mit der Lunos Smart Comfort Steuerung 5/SC-FT – Für optimales Raumklima und einfache Bedienung.Die Lunos Smart Comfort Steuerung 5/SC-FT ist eine fortschrittliche Regeleinheit für Lunos e², e²60 und ego dezentrale Lüftungsgeräte. Sie gewährleistet ein perfektes Raumklima, indem sie die Lüftungsmodi intelligent verwaltet und Funktionen wie automatische Feuchteregulierung, Frostschutz und einen praktischen Sommermodus zur Nachtkühlung bietet. Diese kompakte Einheit kombiniert wesentliche Funktionen mit benutzerfreundlicher Bedienung, um Ihr Lüftungssystem hocheffizient und komfortabel zu gestalten.Ihre Vorteile im Überblick:Umfassende Kompatibilität: Steuert Lunos e², e²60 und ego Gebläseeinheiten für vielseitige Anwendungsmöglichkeiten.Intelligente Automatik: Integrierte Feuchte- und Temperatursensoren sowie Feuchteautomatik für optimales Raumklima.Energieeffizienter Sommermodus: Ermöglicht Nachtkühlung ohne Wärmerückgewinnung, ideal für warme Tage und Energieersparnis.Benutzerfreundliche Bedienung: Einfache Umstellung der Betriebsmodi per Tastendruck und klare LED-Signalisierung.Wartungsfreundlich: Integrierte Filterwechselanzeige informiert rechtzeitig über notwendige Wartung für dauerhaft saubere Luft.Schutzfunktionen: Feuchte- und Frostschutz beugen witterungsbedingten Beeinträchtigungen der Anlage vor.Intelligente Regelung der LüftungsmodiDie Steuerung ermöglicht das Schalten verschiedener Betriebsmodi, wie manuell mit 4 Lüftungsstufen oder feuchtegeführtem Automatikbetrieb mit 8 Stufen, für Lunos e², e²60 und ego Gebläseeinheiten.Der direkte Nutzen ist eine präzise Anpassung der Lüftung an die aktuellen Bedürfnisse und eine verbesserte Luftqualität im Wohnraum.Integrierte Sensorik und AutomatikMit integriertem Feuchte- und Temperatursensor sowie Feuchteautomatik und Nachtabsenkung passt die Steuerung die Lüftung intelligent an die Umgebungsbedingungen an.Dies führt zu einem optimalen Raumklima, reduziert Schimmelbildung und spart Energie durch bedarfsgerechte Lüftung.Spezialmodi für Komfort und SchutzDer Sommermodus bietet Nachtkühlung ohne Wärmerückgewinnung, während Feuchte- und Frostschutzfunktionen das System vor extremen Bedingungen schützen.Dies erhöht den Wohnkomfort in verschiedenen Jahreszeiten und gewährleistet die Langlebigkeit Ihrer Lüftungsanlage.Technische SpezifikationenParameterWertBesonderheitBetriebsspannung12 V DCGeringer EnergieverbrauchFunktionsspannungsbereich0-10 VVielseitige AnsteuerungBetriebsschaltstrommax. 5 AAusreichend für diverse LüfterAnschlussleistungmax. 60 WOptimale LeistungskontrolleSchutzartIP 22Schutz gegen Spritzwasser und FremdkörperAbmessungMaßHinweisSteuerung (B x H x T)25,6 x 42 x 42 mmKompaktes Design für IntegrationBedienelement (B x H x T)88 x 88 x 11 mmSchlank und dezentEinsatzbereiche & AnwendungsszenarienWohn- und Schlafräume: Optimale Belüftung für ein gesundes und angenehmes Wohnklima durch kontinuierlichen Luftaustausch.Räume mit hoher Luftfeuchtigkeit (z.B. Badezimmer): Effektive Reduzierung von Feuchtigkeit, um Schimmelbildung vorzubeugen und die Bausubstanz zu schützen.Hersteller & QualitätDie Lunos Smart Comfort Steuerung 5/SC-FT wird von Lunos gefertigt, einem renommierten Hersteller, der für innovative Lüftungslösungen und höchste Qualitätsstandards bekannt ist. Lunos Produkte garantieren Zuverlässigkeit, Energieeffizienz und eine lange Lebensdauer.Optimieren Sie Ihr Raumklima und genießen Sie frische Luft auf Knopfdruck mit der Lunos Smart Comfort Steuerung 5/SC-FT!Lassen Sie sich von unseren Experten beraten, um die ideale Lüftungslösung für Ihre Bedürfnisse zu finden und dauerhaft von einem gesunden Zuhause zu profitieren.
Google
5 von 5Trusted Shops
4,2 von 5Idealo
5 von 5Kununu
4,9 von 5Proven Expert
4,73 von 5
